Máy nghiền SAG dùng cho chế biến khoáng sản công suất cao

Nhà máy SAG

Dung tích: 50 tấn/giờ – 4.000 tấn/giờ
Công suất động cơ: 500 kW – 28.000 kW
Kích thước thức ăn: Lên đến 300 mm
Độ mịn của chất thải: 0,074 – 0,6 mm
Tốc độ quay: 9–24 vòng/phút
Ứng dụng: Máy nghiền SAG được sử dụng rộng rãi trong các nhà máy chế biến khoáng sản quy mô lớn để nghiền và đập sơ cấp quặng như vàng, đồng và sắt. Nó xử lý hiệu quả lượng vật liệu lớn và chuẩn bị chúng cho giai đoạn nghiền tiếp theo.

Máy nghiền SAG là gì?

Máy nghiền SAG (Semi-Autogenous Grinding) là một loại máy nghiền quy mô lớn được thiết kế để xử lý khối lượng quặng lớn trong các giai đoạn sơ khai của quá trình chế biến khoáng sản. Máy hoạt động bằng cách cho phép chính quặng đóng vai trò là phần lớn vật liệu nghiền, được bổ sung bởi một lượng bi thép được kiểm soát. Sự kết hợp độc đáo này cho phép máy nghiền SAG phá vỡ các tảng đá quá khổ thông qua va đập, mài mòn và ma sát, tạo ra nguyên liệu đầu vào đồng nhất hơn cho các máy nghiền bi hoặc thiết bị nghiền mịn ở giai đoạn tiếp theo.

Máy nghiền SAG đặc biệt được ưa chuộng trong chế biến quặng vàng, đồng và sắt, nơi điều kiện quặng cứng hoặc biến đổi đòi hỏi thiết bị có độ tin cậy cao và khả năng thích ứng mạnh mẽ. Với cấu trúc vỏ chắc chắn, ổ trục chịu tải nặng, thiết kế lớp lót tiên tiến và hệ thống truyền động công suất cao, máy nghiền SAG mang lại năng suất vượt trội, giảm tiêu thụ năng lượng trên mỗi tấn và giảm chi phí vận hành. Khả năng xử lý sự biến đổi về độ cứng của quặng và kích thước nguyên liệu đầu vào khiến nó trở thành một phần thiết yếu của sơ đồ quy trình nhà máy tuyển quặng quy mô lớn hiện đại.

Cấu trúc và nguyên lý hoạt động của máy nghiền SAG

Trước khi lựa chọn máy nghiền SAG, điều quan trọng là phải hiểu cấu trúc cơ bản và cách thức hoạt động của nó. Điều này giúp bạn đánh giá xem thiết bị có phù hợp với đặc tính vật liệu, nhu cầu công suất và điều kiện nhà máy của bạn hay không. Thiết kế rõ ràng và quy trình nghiền hiệu quả là yếu tố thiết yếu cho hoạt động ổn định và đáng tin cậy.

Cấu trúc của máy nghiền SAG

Máy nghiền SAG được chế tạo với kết cấu chắc chắn và bền bỉ, được thiết kế để xử lý khối lượng quặng lớn và hoạt động liên tục. Các bộ phận chính của nó bao gồm:

Vỏ máy xay: Một lớp vỏ hình trụ dày, chống mài mòn, chịu được lực va đập mạnh từ các mảnh quặng lớn và vật liệu nghiền.
Máng cấp liệu & Đầu xảCho phép quặng quá khổ đi vào và vật liệu đã nghiền đi ra một cách hiệu quả, với các tùy chọn thiết kế xả bằng lưới hoặc tràn.
Hệ thống lótCác lớp lót bằng hợp kim cường độ cao hoặc vật liệu composite cao su-kim loại bảo vệ vỏ máy và cải thiện hiệu suất nghiền bằng cách nâng quặng và vật liệu nghiền lên trong quá trình quay.
Ổ trục quayCác ổ trục đường kính lớn đỡ thân máy nghiền nặng, đảm bảo sự quay ổn định và tuổi thọ cao.
Hệ thống láiBao gồm động cơ công suất cao, hộp số và cụm bánh răng trụ/bánh răng vành, cung cấp mô-men xoắn cần thiết để mài các vật liệu lớn và cứng.
Hệ thống phụ trợBao gồm hệ thống bôi trơn, làm mát, nâng hạ và các cảm biến giám sát tiên tiến để đảm bảo hoạt động an toàn và đáng tin cậy.

Nguyên lý hoạt động của máy nghiền SAG

Máy nghiền SAG hoạt động bằng cách cho phép chính quặng đóng vai trò là phần lớn vật liệu nghiền. Khi máy nghiền quay, quặng và các viên bi thép được các tấm lót nâng lên và sau đó rơi tự do do trọng lực. Điều này tạo ra lực va đập và mài mòn mạnh, làm vỡ quặng thành các hạt nhỏ hơn.

Khi máy nghiền tiếp tục quay, sự kết hợp giữa chuyển động nâng, xếp tầng và đổ liên tục tạo ra môi trường nghiền hiệu quả cao. Các hạt thô được nghiền vỡ trước tiên bằng va đập, trong khi các hạt trung bình và mịn được giảm kích thước dần dần bằng ma sát và nghiền. Các lỗ lưới hoặc cấu trúc tràn kiểm soát kích thước đầu ra và duy trì lưu lượng liên tục.

So sánh máy nghiền SAG và máy nghiền bi
Máy nghiền AG và máy nghiền SAG

Hiểu về sự khác biệt giữa máy nghiền SAG và máy nghiền bi Công cụ này giúp bạn lựa chọn thiết bị nghiền phù hợp cho nhà máy của mình. Bằng cách so sánh vật liệu nghiền, công suất, nguyên lý hoạt động và các ứng dụng điển hình, bạn có thể nhanh chóng xác định loại máy nghiền nào phù hợp hơn với đặc tính vật liệu và mục tiêu sản xuất của mình.

Các cơ chế nghiền khác nhau

Máy nghiền SAG: Sử dụng chính quặng làm vật liệu nghiền chính, bổ sung thêm một lượng nhỏ bi thép, kết hợp cả chức năng nghiền và xay.
Máy nghiền bi: Sử dụng một lượng lớn bi thép để tạo lực va đập và ma sát, mang lại hiệu suất nghiền mịn và siêu mịn.

Khả năng xử lý và tính phù hợp của vật liệu

Máy nghiền SAG: Có khả năng xử lý nguyên liệu có kích thước rất lớn (lên đến vài trăm mm), lý tưởng cho quá trình nghiền sơ cấp các loại quặng cứng và mài mòn.
Máy nghiền bi: Được thiết kế cho kích thước nguyên liệu nhỏ (≤25 mm) và yêu cầu sản phẩm mịn. Lý tưởng cho ngành xi măng, hóa chất, khoáng sản và chế biến bột.

Sự khác biệt về hiệu quả năng lượng

Máy nghiền SAG: Hiệu quả năng lượng cao hơn trên mỗi tấn, sử dụng chuyển động va đập tự nhiên của quặng để nghiền, phù hợp với các nhà máy khai thác có năng suất cao.
Máy nghiền bi: Cần thời gian lưu trú lâu hơn để đạt được kích thước hạt mịn hơn, dẫn đến tiêu thụ năng lượng cao hơn.

Độ mòn của lớp lót và phương tiện truyền thông

Máy nghiền SAG: Tiêu thụ vật liệu ít hơn; độ mài mòn lớp lót chậm hơn nhờ tác động nghiền quặng.
Máy nghiền bi: Mức độ mài mòn vật liệu mài và lớp lót cao hơn do tiếp xúc và ma sát liên tục.

Vị trí trong mạch mài

Máy nghiền SAG: Được sử dụng ngay từ đầu chuỗi công đoạn chế biến khoáng sản, để xử lý quặng thô trực tiếp từ máy nghiền.
Máy nghiền bi: Hoạt động như một thiết bị nghiền thứ cấp hoặc thứ ba để nghiền mịn.

Chi phí và độ phức tạp của thiết bị

Máy nghiền SAG: Đường kính lớn hơn, thiết kế chắc chắn hơn, chi phí đầu tư ban đầu cao hơn nhưng công suất thì vượt trội.
Máy nghiền bi: Chi phí đầu tư thấp hơn, dễ lắp đặt và bảo trì, phù hợp với sản xuất quy mô vừa.

Các ngành ứng dụng

Nhà máy SAGKhai thác mỏ quy mô lớn (vàng, đồng, quặng sắt), các nhà máy chế biến quặng công suất cao.
Máy nghiền biCác ngành công nghiệp bao gồm: nhà máy xi măng, nhà máy hóa chất, gốm sứ, chế biến bột luyện kim.

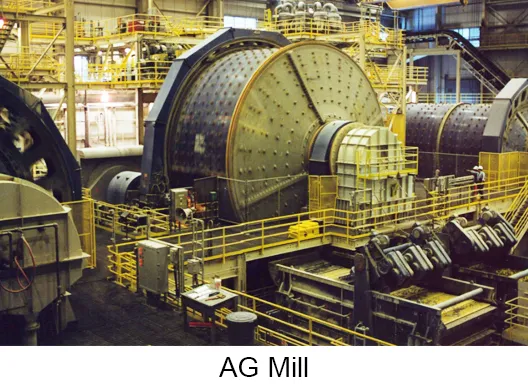

Máy nghiền AG (máy nghiền tự sinh) và máy nghiền SAG (máy nghiền bán tự sinh) có mối liên hệ chặt chẽ nhưng có những đặc điểm riêng biệt.

Mối quan hệ: Máy nghiền AG có thể được coi là một loại máy nghiền SAG nhưng không có thêm vật liệu nghiền bổ sung, hoàn toàn dựa vào chính quặng để nghiền. Máy nghiền SAG được phát triển từ máy nghiền AG bằng cách bổ sung một lượng nhỏ bi thép, cho phép chúng xử lý quặng có kích thước lớn hơn, quặng cứng hơn và đạt được năng suất cao hơn. Về bản chất, máy nghiền SAG là sự cải tiến của máy nghiền AG được thiết kế để mở rộng công suất và nâng cao hiệu quả.

Sự khác biệt:

Vật liệu mài: Máy nghiền AG không sử dụng bi thép, trong khi máy nghiền SAG có chứa một lượng nhỏ bi thép để hỗ trợ quá trình nghiền.
Kích thước thức ăn: Máy nghiền AG thích hợp cho các loại quặng có thể tự nghiền hiệu quả, thường có kích thước hạt nhỏ hơn; máy nghiền SAG có thể xử lý quặng lớn hơn, thô hơn.
Dung tích: Máy nghiền SAG thường có năng suất cao hơn nhờ có thêm các viên bi thép và thiết kế lớn hơn.
Ứng dụng: Máy nghiền AG lý tưởng cho quặng mềm và các giai đoạn nghiền sơ bộ, trong khi máy nghiền SAG xử lý việc nghiền thô và chế biến khối lượng lớn, thường là giai đoạn đầu tiên trong các mạch nghiền lớn.

Hiểu rõ cả mối quan hệ và sự khác biệt giữa chúng giúp tối ưu hóa việc lựa chọn máy nghiền và tối đa hóa hiệu quả nghiền trong các hoạt động chế biến khoáng sản.

Sản phẩm liên quan

Có thể tùy chỉnh các tấm lót máy nghiền SAG cho các loại quặng khác nhau không?

Đúng vậy, các tấm lót máy nghiền SAG có thể được thiết kế với nhiều hình dạng, độ dày và vật liệu khác nhau để tối ưu hóa hiệu suất cho độ cứng, độ mài mòn và hàm lượng ẩm của quặng cụ thể.

Những phương pháp tối ưu nhất để vận hành máy nghiền SAG là gì?

Việc giám sát thường xuyên kích thước vật liệu nghiền, mức độ nạp liệu và tốc độ quay là rất cần thiết. Người vận hành cần đảm bảo phân phối vật liệu nghiền đồng đều, duy trì công suất đầu vào ổn định và tuân thủ lịch bảo trì định kỳ để đạt hiệu quả tối ưu.

Máy nghiền SAG có thể được tùy chỉnh không?

Đúng vậy, máy nghiền SAG có thể được tùy chỉnh về đường kính, chiều dài, tỷ lệ vật liệu nghiền và vật liệu lót để phù hợp với đặc điểm quặng cụ thể và yêu cầu sản xuất.

Ưu điểm chính của máy nghiền SAG là gì?

Ưu điểm chính của máy nghiền SAG nằm ở việc đơn giản hóa quy trình và hiệu quả đầu tư. Nó có thể xử lý trực tiếp quặng hạt thô, loại bỏ các giai đoạn nghiền trung gian và nghiền mịn trong quy trình nghiền ba giai đoạn cộng với một giai đoạn xay truyền thống. Điều này giúp đơn giản hóa bố cục quy trình, giảm vốn đầu tư cho cơ sở hạ tầng và giảm chi phí vận hành và bảo trì. Ngoài ra, nó còn thể hiện khả năng thích ứng cao hơn với những biến động về tính chất của quặng.

Làm thế nào để xác định xem một dự án khai thác mỏ có phù hợp với máy nghiền SAG hay không?

Việc lựa chọn máy nghiền SAG thường đòi hỏi phải tiến hành các thử nghiệm bán công nghiệp chi tiết (như thử nghiệm rơi JK và thử nghiệm khả năng nghiền của máy nghiền SAG) để thực hiện so sánh về mặt kỹ thuật và kinh tế. Nhìn chung, các dự án có độ cứng quặng cao hơn, độ mài mòn thấp hơn, quy mô hoạt động lớn và mục tiêu đơn giản hóa quy trình cũng như giảm chi phí vận hành dài hạn sẽ phù hợp hơn khi xem xét giải pháp máy nghiền SAG.
