Moulin SAG
- Capacité: 50 T/H – 4 000 T/H
- Puissance du moteur : 500 kW – 28 000 kW
- Taille du flux : Jusqu'à 300 mm
- Finesse de la décharge : 0,074 – 0,6 mm
- Vitesse de rotation : 9–24 tr/min
- Application: Le broyeur SAG est largement utilisé dans les grandes usines de traitement des minéraux pour le broyage et le concassage primaires de minerais tels que l'or, le cuivre et le fer. Il permet de traiter efficacement de grands volumes de matériaux et de les préparer pour l'étape de broyage suivante.
Qu'est-ce qu'un broyeur SAG ?
Un broyeur SAG (broyage semi-autogène) est une machine de broyage de grande capacité conçue pour traiter d'importants volumes de minerai lors des premières étapes de la transformation des minéraux. Son fonctionnement repose sur le fait que le minerai lui-même constitue la majeure partie du milieu de broyage, complété par une quantité contrôlée de billes d'acier. Cette combinaison unique permet au broyeur SAG de broyer les roches de grande taille par impact, attrition et abrasion, produisant ainsi une alimentation plus homogène pour les broyeurs à boulets ou les équipements de broyage fin situés en aval.
Les broyeurs SAG sont particulièrement prisés pour le traitement des minerais d'or, de cuivre et de fer, où la dureté et la granulométrie variables des minerais exigent un équipement d'une grande fiabilité et d'une forte adaptabilité. Grâce à sa structure robuste, ses roulements haute performance, sa conception de revêtement avancée et son système d'entraînement puissant, un broyeur SAG offre une productivité exceptionnelle, une consommation d'énergie réduite par tonne et des coûts d'exploitation moindres. Sa capacité à traiter les variations de dureté et de granulométrie du minerai en fait un élément essentiel des schémas de traitement des concentrateurs modernes à grande échelle.
Structure et principe de fonctionnement du broyeur SAG
Avant de choisir un broyeur SAG, il est important de comprendre sa structure de base et son fonctionnement. Cela vous permettra d'évaluer si l'équipement est adapté aux caractéristiques de vos matériaux, à vos besoins en capacité et aux conditions de votre installation. Une conception claire et un processus de broyage efficace sont essentiels pour un fonctionnement stable et fiable.
Structure du broyeur SAG
Un broyeur SAG est construit avec une structure robuste et résistante, conçue pour traiter de grands volumes de minerai et fonctionner en continu. Ses principaux composants sont :
- Mill ShellUne enveloppe cylindrique épaisse et résistante à l'usure, capable de supporter les forces d'impact élevées des gros morceaux de minerai et des éléments de broyage.
- Goulotte d'alimentation et extrémité de déchargePermet l'entrée de minerais surdimensionnés et l'évacuation efficace des matériaux broyés, avec des options de conception pour l'évacuation par grille ou par trop-plein.
- Système de revêtementLes revêtements en alliage haute résistance ou en composite caoutchouc-métal protègent la coque et améliorent les performances de broyage en soulevant le minerai et les médias pendant la rotation.
- paliers de tourillon: Des roulements de grand diamètre supportent le corps lourd du broyeur, assurant une rotation stable et une longue durée de vie.
- Système de conduiteComposé d'un moteur haute puissance, d'une boîte de vitesses et d'un ensemble pignon/couronne dentée, fournissant le couple nécessaire au broyage de matériaux volumineux et durs.
- Système auxiliaire: Comprend des systèmes de lubrification, de refroidissement et de levage, ainsi que des capteurs de surveillance avancés pour un fonctionnement sûr et fiable.
Principe de fonctionnement d'un broyeur SAG
Le broyeur SAG fonctionne en utilisant le minerai lui-même comme principal élément de broyage. Lors de la rotation du broyeur, le minerai et les billes d'acier sont soulevés par les revêtements puis retombent librement sous l'effet de la gravité. Ce phénomène génère de fortes forces d'impact et d'abrasion qui réduisent le minerai en particules plus fines.
La rotation continue du broyeur crée un environnement de broyage extrêmement efficace grâce à l'action combinée des mouvements de levage, de cascade et de cataracte. Les particules grossières sont d'abord broyées par impact, tandis que les particules moyennes et fines sont progressivement réduites par attrition et broyage. Les ouvertures de la grille ou les structures de trop-plein contrôlent la granulométrie de sortie et assurent un débit continu.
- Broyeur SAG vs broyeur à boulets
- Broyeur AG et broyeur SAG
Comprendre le différence entre un broyeur SAG et un broyeur à boulets Ce guide vous aide à choisir le broyeur adapté à votre installation. En comparant les médias de broyage, la capacité, les principes de fonctionnement et les applications typiques, vous pouvez rapidement identifier le broyeur qui correspond le mieux aux caractéristiques de vos matériaux et à vos objectifs de production.
Différents mécanismes de broyage
- Moulin SAG : Utilise le minerai lui-même comme principal milieu de broyage, complété par une petite quantité de billes d'acier, combinant les fonctions de concassage et de broyage.
Broyeur à boulets : Utilise un grand nombre de billes d'acier pour l'impact et l'attrition, offrant des performances de broyage fines et ultra-fines.
Capacité de manutention et adéquation des matériaux
- Moulin SAG : Capable de traiter des granulométries très importantes (jusqu'à plusieurs centaines de mm), parfait pour le broyage primaire des minerais durs et abrasifs.
Broyeur à boulets : Conçu pour les granulométries fines (≤ 25 mm) et les produits de haute précision. Idéal pour le traitement du ciment, des produits chimiques, des minéraux et des poudres.
Différences d'efficacité énergétique
- Moulin SAG : Plus économe en énergie par tonne, grâce à l'utilisation du mouvement d'impact naturel du minerai pour le broyage, ce qui le rend adapté aux usines minières à haut débit.
Broyeur à boulets : Nécessite un temps de séjour plus long pour obtenir des particules plus fines, ce qui entraîne une consommation d'énergie plus élevée.
Médias et doublure usés
- Moulin SAG : Consommation de média réduite ; l'usure du revêtement est ralentie grâce au broyage minerai contre minerai.
Broyeur à boulets : Usure accrue des médias de broyage et des revêtements en raison du contact et du frottement constants.
Position dans le circuit de broyage
- Moulin SAG : Utilisé en tout début du circuit de traitement des minerais, pour la manutention du minerai grossier directement issu du concasseur.
Broyeur à boulets : Sert d'équipement de broyage secondaire ou tertiaire pour le broyage fin.
Coût et complexité des équipements
- Moulin SAG : Diamètre plus important, conception plus robuste, coût d'investissement plus élevé, mais capacité inégalée.
Broyeur à boulets : Coût d'investissement plus faible, installation et maintenance plus faciles, adapté à la production à moyenne échelle.
Secteurs d'application
- Moulin SAGExploitation minière à grande échelle (or, cuivre, minerai de fer), usines de traitement de minerai à grande capacité.
Broyeur à bouletsUsines de ciment, usines chimiques, céramiques, traitement des poudres métallurgiques.

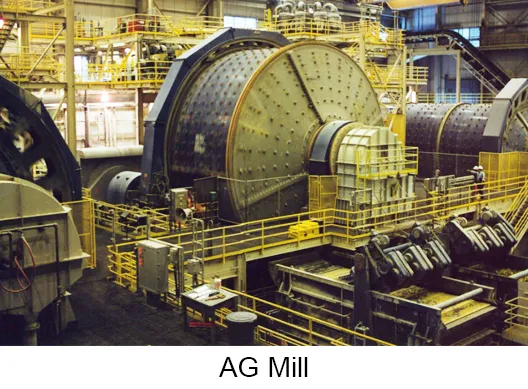

Les broyeurs AG (broyeurs autogènes) et les broyeurs SAG (broyeurs semi-autogènes) sont étroitement liés mais possèdent des caractéristiques distinctes.
Relation: Les broyeurs AG peuvent être considérés comme un type de broyeur SAG sans billes de broyage supplémentaires, utilisant exclusivement le minerai lui-même pour le broyage. Les broyeurs SAG ont évolué à partir des broyeurs AG par l'ajout d'une petite quantité de billes d'acier, ce qui leur permet de traiter des minerais de plus grande taille et plus durs, et d'atteindre un débit plus élevé. En résumé, les broyeurs SAG sont une adaptation des broyeurs AG conçue pour augmenter la capacité et améliorer l'efficacité.
Différences :
- Médias de broyage : Les broyeurs AG n'utilisent pas de billes d'acier, tandis que les broyeurs SAG en incluent une petite proportion pour faciliter le broyage.
- Taille du flux : Les broyeurs AG conviennent aux minerais qui peuvent s'auto-broyer efficacement, généralement des minerais de plus petite taille ; les broyeurs SAG peuvent traiter des minerais plus gros et plus grossiers.
- Capacité: Les broyeurs SAG offrent généralement un débit plus élevé grâce à l'ajout de billes d'acier et à leur conception plus large.
- Application: Les broyeurs AG sont idéaux pour les minerais plus tendres et les étapes de pré-broyage, tandis que les broyeurs SAG prennent en charge le concassage grossier et le traitement à grand volume, souvent comme première étape dans les grands circuits de broyage.
Comprendre à la fois la relation et les différences permet d'optimiser le choix du broyeur et de maximiser l'efficacité du broyage dans les opérations de traitement des minéraux.
Produits associés
Oui, les revêtements des broyeurs SAG peuvent être conçus avec différentes formes, épaisseurs et matériaux afin d'optimiser les performances en fonction de la dureté, de l'abrasivité et de la teneur en humidité spécifiques du minerai.
Il est essentiel de contrôler régulièrement la granulométrie, le niveau de charge et la vitesse de rotation. Les opérateurs doivent veiller à une bonne répartition des billes de broyage, maintenir une puissance constante et respecter le calendrier d'entretien pour une efficacité optimale.
Oui, les broyeurs SAG peuvent être personnalisés en termes de diamètre, de longueur, de rapport des médias de broyage et de matériau de revêtement afin de s'adapter aux caractéristiques spécifiques du minerai et aux exigences de production.
Les principaux avantages du broyeur SAG résident dans la simplification du procédé et l'optimisation des investissements. Il permet de traiter directement les minerais à gros grains, éliminant ainsi les étapes de concassage intermédiaire et fin du procédé traditionnel en trois étapes (concassage et broyage). Ceci simplifie l'agencement du procédé, réduit les investissements en infrastructure et diminue les coûts d'exploitation et de maintenance. De plus, il offre une meilleure adaptabilité aux variations des propriétés du minerai.
Le choix d'un broyeur SAG nécessite généralement des essais semi-industriels approfondis (tels que des essais de chute JK et des essais de broyabilité) afin d'effectuer des comparaisons techniques et économiques. De manière générale, les projets présentant un minerai plus dur, une faible abrasivité, des opérations à grande échelle et des objectifs de simplification des procédés et de réduction des coûts d'exploitation à long terme sont mieux adaptés à l'utilisation d'un broyeur SAG.
