Hệ thống truyền động là một trong những bộ phận quan trọng nhất của một chiếc xe. lò quay. Cho dù lò nung được sử dụng trong sản xuất xi măng, nung vôi, đốt chất thải nguy hại hay chế biến luyện kim, hệ thống truyền động đều chịu trách nhiệm quay liên tục một lớp vỏ thép khổng lồ dưới nhiệt độ cao và tải trọng nặng.

Trong các ứng dụng công nghiệp quy mô lớn, lò quay có thể nặng hơn 300 tấn và hoạt động 24 giờ một ngày trong nhiều năm. Trong điều kiện này, ngay cả một sự cố nhỏ về hệ thống truyền động cũng có thể dẫn đến gián đoạn sản xuất, chi phí bảo trì tăng cao hoặc hỏng hóc thiết bị sớm.

Hiện nay, có bốn loại truyền động lò quay chính được sử dụng phổ biến trong các ứng dụng công nghiệp: truyền động bánh răng và bánh răng trụ, truyền động ma sát, truyền động thủy lực và truyền động xích-bánh răng. Mỗi hệ thống đều có nguyên lý hoạt động, ưu điểm, hạn chế và ứng dụng phù hợp riêng.

Hướng dẫn này giải thích cách thức hoạt động của các hệ thống truyền động lò quay, các thành phần chính, yêu cầu bảo trì và cách lựa chọn giải pháp truyền động phù hợp nhất cho các điều kiện vận hành khác nhau.

1. Bộ truyền động bánh răng và trục răng cho lò quay

Hệ thống truyền động bánh răng và trục khuỷa là gì?

Hệ truyền động bánh răng và trục vít là phương pháp truyền động được sử dụng rộng rãi nhất cho các lò quay cỡ lớn. Nó thường được tìm thấy trong các nhà máy xi măng, cơ sở sản xuất vôi, lò luyện kim và hệ thống đốt chất thải nguy hại, nơi cần mô-men xoắn cao và độ tin cậy lâu dài.

Nguyên lý cơ bản khá đơn giản. Động cơ điện tạo ra công suất quay ở tốc độ tương đối cao. Vì lò quay thường chỉ quay với tốc độ từ 0,5 đến 4 vòng/phút, nên tốc độ của động cơ phải được giảm đáng kể trong khi mô-men xoắn đầu ra phải tăng lên. Nhiệm vụ này được thực hiện bởi một hộp số chịu tải nặng.

Sau khi giảm tốc độ, hộp số dẫn động một bánh răng trụ. Bánh răng trụ ăn khớp với một bánh răng vành lớn được gắn xung quanh vỏ lò nung. Khi bánh răng trụ quay, bánh răng vành sẽ làm quay toàn bộ vỏ lò nung, cho phép vật liệu bên trong lò nung di chuyển dần dần qua quá trình xử lý nhiệt.

Vì công suất được truyền qua sự ăn khớp bánh răng chủ động chứ không phải ma sát, hệ thống này có thể tạo ra mô-men xoắn cực cao trong khi vẫn duy trì hiệu suất truyền động tuyệt vời.

Các thành phần chính của hệ thống truyền động bánh răng lò quay

Girth Gear

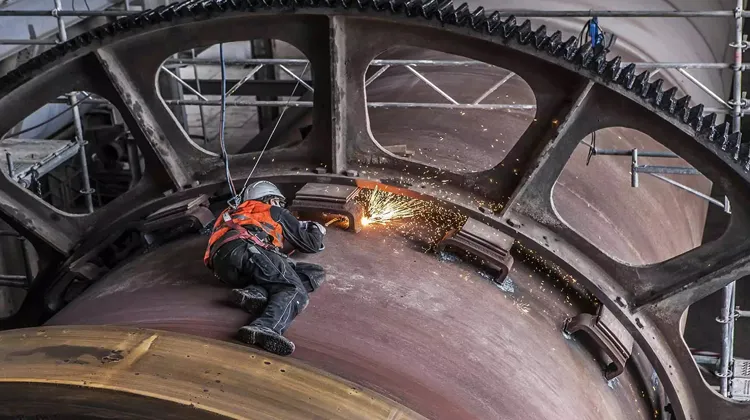

Bánh răng vành đai là bộ phận truyền động lớn nhất trong toàn bộ cụm truyền động. Nó được lắp đặt xung quanh chu vi bên ngoài của vỏ lò nung và đóng vai trò là bộ phận bị dẫn động của hệ thống bánh răng.

Tùy thuộc vào kích thước lò nung, bộ phận truyền động vòng ngoài có thể được chế tạo nguyên khối hoặc theo thiết kế chia tách gồm hai hoặc nhiều đoạn.

Đối với các lò nung nhỏ hơn, bộ truyền động bánh răng vành đai liền khối mang lại độ cứng vững và độ đồng tâm tuyệt vời. Tuy nhiên, đối với các lò nung xi măng lớn có đường kính vượt quá vài mét, bộ truyền động bánh răng vành đai tách rời thường được ưa chuộng hơn vì việc vận chuyển và lắp đặt trở nên dễ dàng hơn nhiều.

Do bánh răng vành đai liên tục truyền tải tải trọng khổng lồ, chất lượng vật liệu, xử lý nhiệt, độ chính xác gia công và độ chính xác lắp đặt đều đóng vai trò quan trọng trong việc quyết định tuổi thọ sử dụng.

Bánh răng trục

Bánh răng nhỏ (pinion) là bánh răng dẫn động truyền mô-men xoắn từ hộp số đến bánh răng vành đai.

Mặc dù có kích thước vật lý nhỏ hơn nhiều so với bánh răng vành đai, bánh răng nhỏ (pinion) lại chịu ứng suất tiếp xúc cực cao trong quá trình hoạt động. Do đó, bánh răng nhỏ thường được chế tạo từ thép hợp kim cường độ cao và trải qua các quy trình xử lý nhiệt chính xác để cải thiện khả năng chống mài mòn.

Các bánh răng xoắn thường được sử dụng trong các lò quay hiện đại vì chúng mang lại sự ăn khớp mượt mà hơn, độ ồn thấp hơn và khả năng chịu tải cao hơn so với các thiết kế răng thẳng.

Khi được căn chỉnh và bôi trơn đúng cách, bánh răng trục khuỷu có thể hoạt động đáng tin cậy trong nhiều năm dưới điều kiện làm việc nặng nhọc liên tục.

Vòng cưỡi ngựa và con lăn hỗ trợ

Vòng đỡ lò nung, đôi khi được gọi là lốp lò, có chức năng nâng đỡ toàn bộ vỏ lò và truyền trọng lượng của nó xuống các con lăn đỡ.

Cả vòng đỡ và các con lăn hỗ trợ cùng nhau chịu tải hàng trăm tấn khối lượng quay trong khi vẫn duy trì sự thẳng hàng chính xác của lò nung.

Do vỏ lò nung giãn nở và co lại khi nhiệt độ thay đổi, vòng đỡ phải thích ứng với sự giãn nở nhiệt mà không gây ra ứng suất quá mức cho cấu trúc.

Việc căn chỉnh không chính xác giữa các vòng bi và con lăn đỡ thường dẫn đến phân bố tải không đều, làm tăng tốc độ mài mòn và tăng mức tiêu thụ điện năng.

Con lăn đẩy

Khi lò quay, vỏ lò tự nhiên có xu hướng di chuyển theo trục do độ nghiêng nhẹ của nó.

Con lăn chịu lực được thiết kế để kiểm soát chuyển động dọc trục này và ngăn ngừa sự dịch chuyển quá mức.

Trong các hệ thống lò nung hiện đại, con lăn đẩy thủy lực thường được sử dụng vì chúng có thể chủ động điều chỉnh vị trí lò nung và duy trì các điều kiện vận hành tối ưu.

So với các hệ thống thụ động, con lăn đẩy thủy lực cung cấp khả năng điều khiển chính xác hơn và giảm ứng suất cơ học trong toàn bộ hệ thống đỡ.

Hộp số, động cơ và khớp nối

Động cơ, hộp số và khớp nối tạo thành phần phát điện của hệ thống truyền động.

Động cơ điện cung cấp lực đẩy ban đầu. Hộp số làm giảm tốc độ quay đồng thời nhân mô-men xoắn. Khớp nối kết nối các bộ phận này và bù đắp cho những sai lệch nhỏ về vị trí.

Các hệ thống lò quay hiện đại ngày càng sử dụng nhiều động cơ điều khiển tần số biến đổi (VFD), cho phép người vận hành điều chỉnh tốc độ lò theo yêu cầu của quy trình đồng thời giảm tiêu thụ năng lượng.

Những lưu ý khi lắp đặt hệ thống truyền động bánh răng vành đai

Ngay cả những bộ dây đai chất lượng cao nhất cũng có thể bị hỏng sớm nếu quy trình lắp đặt không được thực hiện đúng cách.

Một trong những yêu cầu quan trọng nhất trong quá trình lắp đặt là duy trì sự thẳng hàng chính xác giữa bánh răng vành đai và bánh răng trụ. Nếu đường tâm của các bánh răng không được thẳng hàng đúng cách, sự tiếp xúc giữa các răng sẽ không đều và tập trung vào một phần nhỏ bề mặt bánh răng.

Việc tải trọng cục bộ này làm tăng đáng kể tốc độ mài mòn và cuối cùng có thể dẫn đến nứt răng hoặc hỏng bánh răng.

Sau khi lắp đặt, các kỹ sư thường tiến hành kiểm tra mẫu tiếp xúc răng. Mẫu tiếp xúc tốt cho thấy tải trọng được phân bố đều trên bề mặt răng. Nếu phát hiện các dấu hiệu tiếp xúc bất thường, cần phải điều chỉnh trước khi vận hành.

Một bước quan trọng khác là siết chặt tất cả các bu lông nối bánh răng theo đúng giá trị mô-men xoắn quy định. Lực siết bu lông không đủ có thể gây ra sự dịch chuyển giữa các đoạn bánh răng, trong khi siết quá chặt có thể tạo ra ứng suất không mong muốn trong cấu trúc.

Các lỗi thường gặp và mẹo bảo trì

Mòn bề mặt răng quá mức

Một trong những vấn đề thường gặp nhất trong hệ thống bánh răng lò quay là hiện tượng mài mòn răng quá mức.

Trong nhiều trường hợp, nguyên nhân gốc rễ không phải là chất lượng bánh răng kém mà là quản lý bôi trơn không đầy đủ. Khi sự phân bố chất bôi trơn không đồng đều, sự tiếp xúc trực tiếp giữa kim loại với kim loại xảy ra giữa các răng ăn khớp, dần dần làm mòn vật liệu trên bề mặt răng.

Việc kiểm tra định kỳ hệ thống bôi trơn và đo đạc định kỳ biên dạng răng có thể kéo dài đáng kể tuổi thọ của bánh răng.

Nứt chân răng

Gãy chân răng thường liên quan đến tải trọng mỏi chu kỳ.

Vấn đề này thường phát sinh khi các bánh răng phải chịu tải trọng va đập lặp đi lặp lại do sự không ổn định của lò nung, tắc nghẽn vật liệu hoặc sai lệch vị trí.

Việc phát hiện sớm thông qua các phương pháp kiểm tra không phá hủy có thể giúp ngăn ngừa các sự cố nghiêm trọng.

Tiếng ồn bất thường của hộp số

Việc tiếng ồn hộp số tăng đột ngột thường là dấu hiệu của một vấn đề đang phát sinh.

Các nguyên nhân có thể bao gồm độ rơ không phù hợp, hư hỏng răng, bôi trơn không đủ hoặc sai lệch căn chỉnh.

Các kỹ thuật viên nên điều tra ngay lập tức những âm thanh bất thường thay vì chờ đến khi xuất hiện hư hỏng rõ ràng.

Ổ trục bánh răng quá nhiệt

Các ổ trục bánh răng hoạt động dưới tải trọng cao và cần được bôi trơn và làm mát hiệu quả.

Khi nhiệt độ ổ trục bắt đầu tăng bất thường, các kỹ sư nên kiểm tra hệ thống bôi trơn, xác minh khe hở ổ trục và kiểm tra độ thẳng hàng của trục.

Việc bỏ qua hiện tượng quá nhiệt ổ bi thường dẫn đến việc tắt máy đột ngột.

Ưu điểm của hệ truyền động bánh răng và trục răng

Sự phổ biến của hệ thống truyền động bánh răng vành đai chủ yếu là do khả năng truyền tải mô-men xoắn lớn một cách hiệu quả vượt trội của chúng.

Đối với các lò nung xi măng cỡ lớn, một bộ truyền động duy nhất có thể tạo ra mô-men xoắn hơn 1.000 kN·m trong khi vẫn duy trì hiệu suất truyền động trên 90%.

Ngoài ra, liên kết cơ khí chắc chắn giữa bánh răng chủ động và bánh răng vành đai đảm bảo hoạt động ổn định dưới tải trọng nặng liên tục. Điều này làm cho hệ thống đặc biệt phù hợp với các quy trình công nghiệp mà thời gian ngừng hoạt động gây thiệt hại rất lớn.

Mặc dù chi phí đầu tư ban đầu cao hơn so với một số hệ thống truyền động thay thế khác, nhưng tuổi thọ cao và độ tin cậy đã được chứng minh thường khiến hệ thống truyền động bánh răng vành đai trở thành giải pháp kinh tế nhất trong suốt vòng đời của thiết bị.

2. Hệ thống truyền động ma sát

Khác với hệ thống truyền động bằng bánh răng, hệ thống truyền động bằng ma sát truyền lực thông qua sự tiếp xúc trực tiếp giữa con lăn dẫn động và vỏ lò nung.

Khi con lăn dẫn động quay, lực ma sát sinh ra tại bề mặt tiếp xúc sẽ làm cho vỏ lò nung cũng quay theo.

Một trong những ưu điểm lớn nhất của hệ thống truyền động ma sát là sự đơn giản. Vì không có các bánh răng lớn, bánh răng nhỏ hoặc hộp số phức tạp, nên yêu cầu lắp đặt và bảo trì nhìn chung thấp hơn.

Một lợi ích quan trọng khác là khả năng hấp thụ tải trọng va đập. Một lượng nhỏ độ trượt đàn hồi có thể giúp giảm tác động của sự dao động tải trọng đột ngột, bảo vệ các bộ phận cơ khí khỏi ứng suất quá mức.

Tuy nhiên, hệ thống truyền động ma sát có những hạn chế. Khi kích thước và trọng lượng lò nung tăng lên, lượng mô-men xoắn có thể truyền qua ma sát sẽ bị hạn chế. Trong điều kiện ẩm ướt hoặc bị nhiễm bẩn, hiện tượng trượt cũng có thể xảy ra.

Vì những lý do này, cơ cấu truyền động ma sát thường được sử dụng trong các lò nung thí nghiệm, lò nung vôi nhỏ, hệ thống xử lý sinh khối và các lò đốt chất thải nguy hại công suất trung bình.

3. Hệ thống truyền động thủy lực

Hệ thống truyền động thủy lực sử dụng bơm thủy lực và động cơ thủy lực để tạo ra chuyển động quay.

Thay vì dựa vào tỷ số truyền cơ khí cố định, hệ thống thủy lực có thể điều chỉnh tốc độ chính xác bằng cách kiểm soát lưu lượng và áp suất chất lỏng.

Điều này làm cho hệ thống truyền động thủy lực trở nên đặc biệt hấp dẫn đối với các quy trình đòi hỏi kiểm soát tốc độ chính xác.

Trong nhiều dự án đốt chất thải nguy hại hiện đại, người vận hành cần liên tục điều chỉnh tốc độ lò theo đặc điểm nguyên liệu đầu vào, điều kiện đốt cháy và yêu cầu về thời gian lưu. Hệ thống truyền động thủy lực cung cấp sự linh hoạt cần thiết để tối ưu hóa các thông số quy trình này.

Một ưu điểm khác là khả năng khởi động êm ái. Động cơ thủy lực có thể tạo ra mô-men xoắn khởi động cao mà không gây ra chấn động cơ học đáng kể cho hệ thống truyền động.

Nhược điểm chính là độ phức tạp của hệ thống. Bơm thủy lực, van, đường ống, bộ lọc và hệ thống quản lý chất lỏng đều cần bảo trì thường xuyên. Do đó, chi phí vận hành thường cao hơn so với các hệ thống truyền động bánh răng truyền thống.

4. Hệ thống truyền động bằng xích và nhông

Hệ thống truyền động bằng xích và nhông truyền lực thông qua sự ăn khớp giữa các mắt xích với răng nhông.

So với hệ thống truyền động ma sát, hệ thống truyền động xích mang lại sự ăn khớp cơ học chắc chắn và loại bỏ nguy cơ trượt.

Tính đơn giản và giá cả phải chăng của hệ thống truyền động bằng xích khiến chúng trở nên hấp dẫn đối với các thiết bị xử lý nhiệt quy mô nhỏ, nơi ngân sách đầu tư bị hạn chế.

Tuy nhiên, xích sẽ tự nhiên giãn ra khi bị mài mòn. Theo thời gian, sự giãn dài này ảnh hưởng đến độ chính xác của quá trình truyền động và làm tăng yêu cầu bảo trì.

Đối với các lò quay cỡ lớn hoạt động dưới tải trọng nặng, hệ thống truyền động bằng xích hiếm khi được lựa chọn. Tuy nhiên, chúng vẫn là một giải pháp thiết thực cho các nhà máy thí điểm, máy sấy quay cỡ nhỏ và các thiết bị chế biến trọng lượng nhẹ.

So sánh các loại truyền động lò quay

Khi so sánh các hệ thống truyền động lò quay khác nhau, không có giải pháp nào vượt trội hơn hẳn.

Hệ thống truyền động bánh răng vành đai cung cấp khả năng truyền mô-men xoắn cao nhất và thường được ưa chuộng cho các lò nung công nghiệp lớn hoạt động liên tục.

Hệ thống truyền động ma sát cung cấp một giải pháp đơn giản và tiết kiệm cho các hệ thống nhỏ hơn, nơi yêu cầu mô-men xoắn tương đối thấp.

Hệ thống truyền động thủy lực vượt trội trong các ứng dụng đòi hỏi điều khiển tốc độ chính xác và tính linh hoạt trong quy trình.

Hệ thống bánh răng xích vẫn là một lựa chọn tiết kiệm chi phí cho các thiết bị hạng nhẹ và các dự án thí điểm quy mô nhỏ.

Việc lựa chọn cuối cùng nên xem xét đường kính lò nung, nhiệt độ hoạt động, công suất sản xuất, khả năng bảo trì và tổng chi phí vòng đời, thay vì chỉ tập trung vào chi phí đầu tư ban đầu.

Phần kết luận

Hệ thống truyền động quyết định hiệu quả và độ tin cậy của lò quay trong suốt vòng đời hoạt động. Mặc dù hệ thống truyền động bánh răng và trục vít vẫn chiếm ưu thế trong các dự án sản xuất xi măng, vôi, luyện kim và xử lý chất thải quy mô lớn, nhưng các hệ thống truyền động ma sát, thủy lực và xích đều có những ưu điểm riêng trong các điều kiện vận hành cụ thể.

Hiểu rõ nguyên lý hoạt động, ưu điểm và yêu cầu bảo trì của từng loại hệ thống truyền động cho phép các kỹ sư và người vận hành nhà máy đưa ra các quyết định sáng suốt, từ đó nâng cao năng suất, giảm thời gian ngừng hoạt động và tối đa hóa lợi nhuận đầu tư.

Trong bối cảnh công nghệ lò quay tiếp tục phát triển, việc lựa chọn giải pháp truyền động phù hợp vẫn là một trong những yếu tố quan trọng nhất ảnh hưởng đến hiệu suất hoạt động lâu dài của thiết bị.
