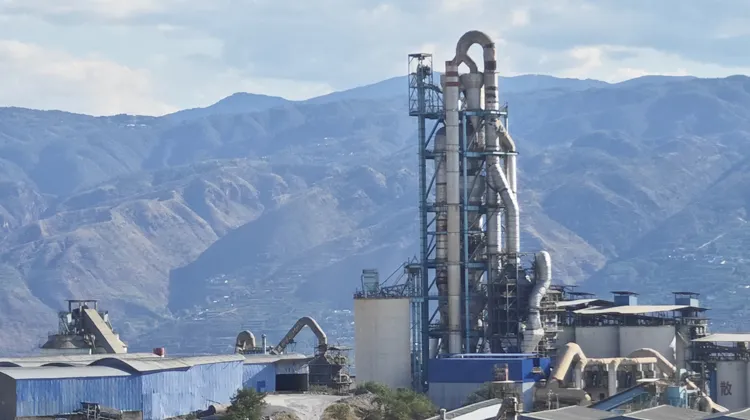

ما هو جهاز التسخين المسبق ذو الخمس مراحل في مصنع الأسمنت؟

في صناعة الإسمنت الحديثة، تُعدّ كفاءة الطاقة وتحسين العمليات عنصرين أساسيين للحفاظ على القدرة التنافسية. ومن أهم الأنظمة التي تؤثر بشكل مباشر على كليهما جهاز التسخين المسبق الإعصاري.

من بين التكوينات المختلفة، أصبح جهاز التسخين المسبق ذو الخمس مراحل الحل المفضل في معظم مصانع الأسمنت واسعة النطاق التي تعمل بتقنية المعالجة الجافة. فهو يوفر توازناً مثالياً بين الكفاءة الحرارية والاستقرار التشغيلي وتكلفة الاستثمار.

لفهم أهميته بشكل كامل، من الضروري النظر إلى ما هو أبعد من التعريفات الأساسية واستكشاف كيفية عمل النظام في ظروف التشغيل الحقيقية.

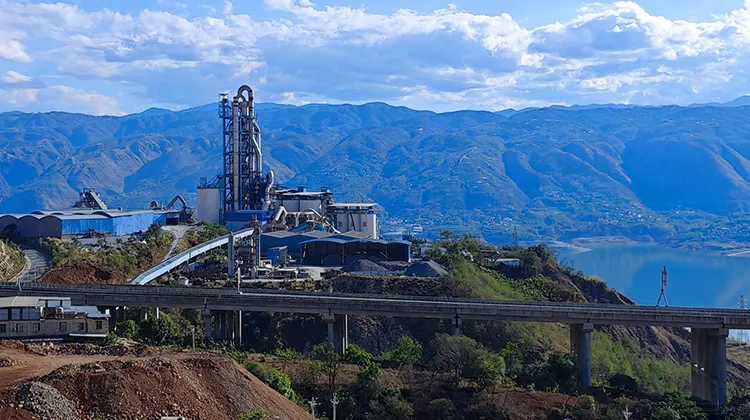

1. ما هي المرحلة الخامسة مسخن مسبق للإعصار?

يُعدّ جهاز التسخين المسبق ذو الخمس مراحل نظامًا متعدد المراحل لتبادل الحرارة المعلق، ويتم تركيبه قبل الفرن الدوار. وتتمثل وظيفته الأساسية في تسخين المواد الخام مسبقًا وبدء التحلل الجزئي باستخدام غازات العادم الساخنة المنبعثة من الفرن.

بخلاف عمليات المعالجة الرطبة أو شبه الجافة القديمة، تعتمد مصانع المعالجة الجافة الحديثة بشكل كبير على هذا النظام لتحسين كفاءة استخدام الطاقة. تدخل المواد الخام إلى المسخن المسبق عند درجة حرارة الغرفة، ويتم تسخينها تدريجياً أثناء مرورها عبر خمس مراحل إعصارية مرتبة عمودياً.

بحلول الوقت الذي تخرج فيه المادة من المرحلة النهائية، تكون قد خضعت بالفعل لمعالجة حرارية كبيرة، حيث تصل درجات الحرارة عادةً إلى أكثر من 800 درجة مئوية. وهذا يقلل بشكل كبير من عبء العمل داخل الفرن الدوار ويحسن كفاءة النظام بشكل عام.

من الناحية العملية، يعمل جهاز التسخين المسبق كـ "محرك حراري" لخط إنتاج الأسمنت، حيث يستعيد الحرارة التي كانت ستُهدر لولا ذلك.

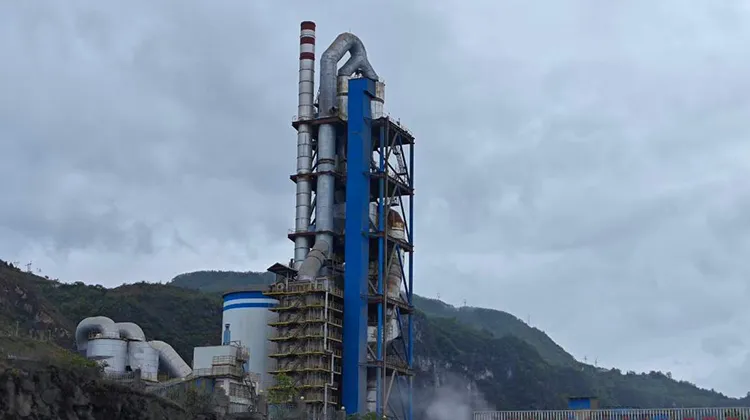

2. لماذا تُستخدم المسخنات المسبقة الإعصارية على نطاق واسع في مصانع الأسمنت؟

إن الاستخدام الواسع النطاق لأجهزة التسخين المسبق الإعصارية مدفوع بقدرتها على تحسين الأداء الاقتصادي والبيئي على حد سواء.

من منظور الطاقة، يستخلص النظام الحرارة من غازات عادم الفرن وينقلها مباشرةً إلى المواد الخام. وهذا يقلل الحاجة إلى وقود إضافي، ويمكن أن يخفض الاستهلاك الحراري الإجمالي بمقدار يتراوح بين 20% و30%، وذلك بحسب تصميم المصنع وظروف التشغيل.

من حيث الإنتاجية، يؤدي تسخين المواد مسبقًا قبل دخولها الفرن إلى تقصير وقت التكليس. وهذا يسمح للفرن بالعمل بكفاءة أكبر، مما يزيد غالبًا من الطاقة الإنتاجية بنحو 301 طن/طن مقارنةً بالأنظمة التقليدية.

ومن المزايا الرئيسية الأخرى تحسين جودة الكلنكر. فبفضل تسخين المادة الخام بشكل أكثر تجانساً وبدء تحللها مبكراً، تصبح التفاعلات الكيميائية داخل الفرن أكثر استقراراً، مما ينتج عنه تركيبة معدنية أكثر اتساقاً للكلنكر.

كما أن الفوائد البيئية مهمة أيضاً. فمن خلال تحسين استخدام الحرارة وتقليل استهلاك الوقود، تساعد سخانات الإعصار المسبقة على خفض انبعاثات ثاني أكسيد الكربون وتقليل التأثير البيئي الإجمالي.

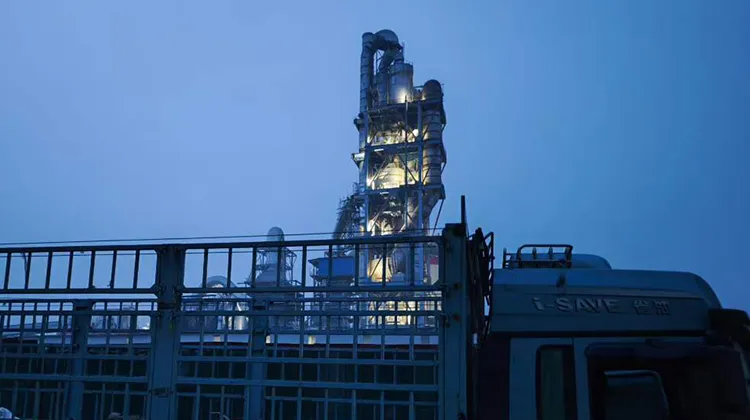

3. مبدأ العمل التفصيلي لسخان إعصاري ذي خمس مراحل

يعتمد مبدأ عمل جهاز التسخين المسبق الإعصاري ذي الخمس مراحل على التسخين المسبق للتعليق، والتبادل الحراري بالتيار المعاكس، والفصل بالطرد المركزي.

تدخل الغازات الساخنة المتولدة من الفرن الدوار إلى النظام من الأسفل وتتدفق صعودًا عبر مراحل الإعصار. وفي الوقت نفسه، تُدخل المواد الخام من الأعلى وتتحرك نزولًا بفعل الجاذبية.

عند دخول المادة إلى كل إعصار عبر قناة الرفع، تُعلق في تيار الغاز عالي السرعة. يبدأ المزيج بالدوران بسرعة، مما يُولد قوة طرد مركزي تدفع الجزيئات نحو جدار الإعصار. ثم تفقد هذه الجزيئات سرعتها وتسقط في مخرج التفريغ، بينما يواصل الغاز طريقه إلى المرحلة التالية.

تتكرر هذه العملية عبر المراحل الخمس جميعها (من C1 إلى C5). في كل مستوى، تمتص المادة الخام الحرارة من الغاز، مما يزيد درجة حرارتها تدريجياً، بينما يبرد الغاز تدريجياً.

يحدث انتقال الحرارة بشكل رئيسي عن طريق الحمل الحراري، حيث يكون الغاز والجسيمات على اتصال مباشر. عند درجات الحرارة المرتفعة، يساهم الإشعاع أيضاً في تبادل الحرارة، وخاصة في المراحل المنخفضة.

في الجزء السفلي من النظام، وخاصة بالقرب من إعصار C5 والمُكلس الأولي المتصل به، يبدأ التحلل الكيميائي. يبدأ كربونات الكالسيوم (CaCO₃) بالتحلل إلى أكسيد الكالسيوم (CaO) وثاني أكسيد الكربون (CO₂)، مما يمثل بداية عملية التكليس.

يؤدي التسخين التدريجي والتحلل الجزئي إلى تقليل الطلب على الطاقة داخل الفرن الدوار بشكل كبير، مما يجعل عملية الإنتاج بأكملها أكثر كفاءة.

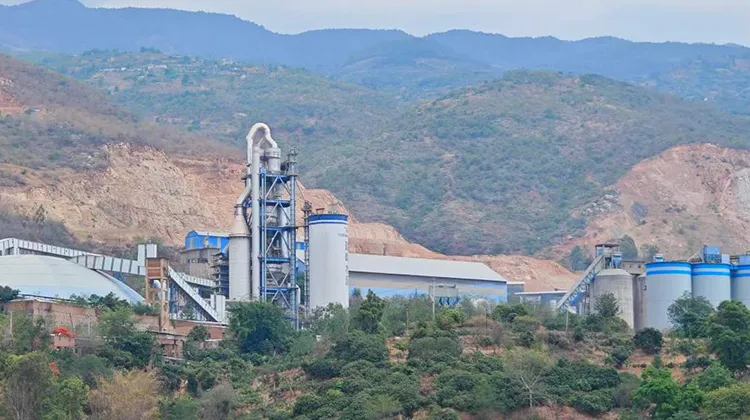

4. تحليل كفاءة الحرارة لأنظمة التسخين المسبق الإعصاري

يعتمد أداء نظام التسخين المسبق للإعصار على العديد من المعايير التشغيلية الرئيسية التي تؤثر بشكل مباشر على كفاءة التبادل الحراري.

يُعدّ معدل تعليق المواد الخام أحد أهم العوامل الحاسمة. في النظام المثالي، يجب أن يكون أكثر من 90% من المادة معلقًا بالكامل في تيار الغاز. يضمن ذلك أقصى قدر من التلامس بين الجزيئات والغازات الساخنة، مما يؤدي إلى نقل حراري فعال.

تُعدّ كفاءة فصل الغاز عن المواد الصلبة معيارًا مهمًا آخر. تحقق كل مرحلة من مراحل الإعصار عادةً كفاءة فصل تتراوح بين 85% و95%. ويعتمد ذلك على عوامل مثل هندسة الإعصار، وسرعة الغاز، وخصائص المادة. تضمن كفاءة الفصل الأعلى مرور كمية أكبر من المواد عبر النظام دون فقدان.

يجب أيضًا التحكم بدقة في نسبة المادة الصلبة إلى الغاز (قيمة Z). في معظم التطبيقات العملية، تُحافظ هذه النسبة على ما بين 2.0 و2.2. يوفر هذا النطاق توازنًا بين كمية المواد الكافية وتدفق الغاز الفعال، مما يُحسّن أداء التبادل الحراري.

يُعدّ تسرب الهواء مشكلة شائعة قد تؤثر بشكل كبير على كفاءة النظام. فكل من التسرب الداخلي (داخل المعدات) والتسرب الخارجي (من البيئة) يُدخل هواءً باردًا إلى النظام، مما يُقلل درجة الحرارة الإجمالية ويزيد استهلاك الوقود. وتهدف الأنظمة المصممة جيدًا إلى إبقاء إجمالي تسرب الهواء أقل من 5%.

5. بنية ومكونات مسخن الإعصار ذي الخمس مراحل

يُعد جهاز التسخين المسبق ذو الخمس مراحل نظامًا معقدًا يتكون من مكونات متعددة مترابطة، يلعب كل منها دورًا محددًا في العملية الشاملة.

تُعدّ فواصل الإعصار (من C1 إلى C5) العناصر الأساسية. يتكون كل إعصار من مدخل، وجسم أسطواني، وقسم مخروطي، ومخرج تصريف. وتتمثل وظيفتها الرئيسية في فصل المواد الصلبة عن تيار الغاز بكفاءة.

تربط قنوات الرفع مراحل الإعصار، وتُعدّ بمثابة المسارات الرئيسية لتدفق الغاز ونقل المواد. كما توفر هذه القنوات مساحة إضافية للتبادل الحراري الأولي قبل دخول المواد إلى الإعصار.

يُعدّ المُسخّن الأولي، الذي يقع عادةً بالقرب من المراحل السفلية، عنصراً أساسياً حيث يُحرق الوقود لتوفير حرارة إضافية. فهو يُحسّن من تحلل المواد الخام ويُقلّل من الحمل على الفرن الدوّار.

تشمل الأنظمة الداعمة الأخرى أجهزة التغذية، وأنظمة توزيع المواد، وآليات الدفع الهيدروليكية، وصمامات منع تسرب الهواء، وهياكل الدعم الإنشائية. تضمن هذه المكونات تدفقًا متحكمًا به للمواد، واستقرار النظام، وتشغيلًا آمنًا.

6. دور المسخن المسبق في خط إنتاج الأسمنت

في مصنع أسمنت حديث، يُعد نظام التسخين المسبق أكثر بكثير من مجرد مبادل حراري. إنه عنصر أساسي يؤثر بشكل مباشر على كفاءة الإنتاج واستهلاك الطاقة وجودة المنتج.

من خلال التسخين المسبق والتحلل الجزئي للمواد الخام، يقلل جهاز التسخين المسبق من عبء العمل على الفرن الدوار، مما يسمح له بالعمل في ظروف أكثر استقرارًا. ويؤدي ذلك إلى تحسين كفاءة استهلاك الوقود وإطالة عمر المعدات.

في الوقت نفسه، يساعد نظام التسخين المسبق المصمم جيدًا في الحفاظ على ثبات معايير العملية، وهو أمر ضروري لإنتاج الكلنكر عالي الجودة. كما أنه يساهم في خفض الانبعاثات وتحسين الأداء البيئي.

في مصانع الأسمنت المتقدمة، يسمح دمج المسخنات المسبقة مع أنظمة التحكم الآلية بالمراقبة والتحسين في الوقت الفعلي، مما يزيد من كفاءة التشغيل.

خاتمة

يُعدّ جهاز التسخين المسبق ذو الخمس مراحل أحد أهم التقنيات في صناعة الأسمنت الحديثة. فقدرته على استعادة الحرارة، وتحسين الكفاءة، ودعم التشغيل المستقر تجعله عنصراً أساسياً في مصانع الأسمنت التي تعمل بتقنية المعالجة الجافة.

من خلال فهم مبادئ عملها وعوامل كفاءتها وتصميمها الهيكلي، يمكن لمشغلي المصانع والمهندسين اتخاذ قرارات أفضل في تحسين النظام واختيار المعدات.

الأسئلة الشائعة حول سخان الإعصار ذي الخمس مراحل

1. ما الفرق بين مسخن الإعصار ذي الأربع مراحل ومسخن الإعصار ذي الخمس مراحل؟

يوفر نظام التسخين المسبق ذو الخمس مراحل بتقنية الإعصار استعادة حرارة أفضل وكفاءة أعلى مقارنةً بنظام الأربع مراحل. فهو يسمح بتسخين المواد الخام بشكل كامل قبل دخولها الفرن، مما يقلل من استهلاك الوقود. مع ذلك، قد يتطلب هذا النظام استثمارًا أكبر وتعقيدًا أكبر.

2. ما هي درجة الحرارة التي تصل إليها الوجبة النيئة في جهاز تسخين مسبق مكون من 5 مراحل؟

في نظام التسخين المسبق الإعصاري النموذجي ذي الخمس مراحل، يمكن تسخين المواد الخام إلى أكثر من 800 درجة مئوية قبل دخولها الفرن الدوار. وهذا يقلل بشكل كبير من الطاقة اللازمة للتكليس داخل الفرن.

3. ما هو دور جهاز التسخين المسبق في نظام التسخين المسبق؟

يُستخدم جهاز التسخين المسبق لإجراء تحلل جزئي للمواد الخام قبل دخولها إلى الفرن. ويحرق هذا الجهاز الوقود بشكل منفصل عن الفرن، مما يحسن الكفاءة الحرارية ويزيد من الطاقة الإنتاجية الإجمالية.

4. كيف يُحسّن فاصل الإعصار الكفاءة؟

تستخدم فواصل الإعصار قوة الطرد المركزي لفصل الجسيمات الصلبة عن الغاز. وهذا يضمن استمرار مرور معظم المواد عبر النظام بينما يُعاد استخدام الغازات الساخنة لتبادل الحرارة، مما يحسن الكفاءة الإجمالية.

5. ما هي العوامل التي تؤثر على أداء جهاز التسخين المسبق للإعصار؟

يعتمد الأداء على عدة عوامل، منها سرعة الغاز، ومعدل تعليق المواد، وتصميم الإعصار، وتسرب الهواء. ويُعدّ التحكم السليم في هذه المعايير ضروريًا للحفاظ على كفاءة عالية.

6. هل جهاز التسخين المسبق ذو الخمس مراحل مناسب لجميع مصانع الأسمنت؟

يُعدّ نظام المراحل الخمس مناسبًا لمعظم مصانع الأسمنت الحديثة التي تعمل بتقنية المعالجة الجافة، وخاصة خطوط الإنتاج المتوسطة والكبيرة. ومع ذلك، ينبغي أن يعتمد التكوين النهائي على طاقة المصنع وخصائص المواد الخام ومتطلبات المشروع.

7. كيف يمكن تحسين كفاءة الطاقة في نظام التسخين المسبق؟

يمكن تحسين كفاءة الطاقة من خلال تحسين تدفق الهواء، وتقليل تسرب الهواء، والحفاظ على تعليق المواد بشكل مناسب، واستخدام أنظمة تحكم متطورة. كما أن الصيانة الدورية تلعب دورًا هامًا.

8. ما هي المدة التي يدوم فيها نظام التسخين المسبق للإعصار عادةً؟

مع الصيانة والتشغيل السليمين، يمكن لنظام التسخين المسبق الإعصاري أن يعمل بكفاءة لسنوات عديدة. ويعتمد عمره الافتراضي على حالة المواد، ومقاومة المكونات للتآكل، وممارسات الصيانة.
