تُستخدم أجهزة تجميع الغبار ذات الأكياس على نطاق واسع في جميع مراحل تصنيع الإسمنت للتحكم في انبعاثات الغبار وتحسين سلامة مكان العمل. بدءًا من تكسير وطحن المواد الخام وصولًا إلى تبريد الكلنكر وتعبئة الإسمنت، تلعب هذه الأنظمة دورًا حيويًا في الحفاظ على كفاءة الإنتاج مع الالتزام بالمعايير البيئية المتزايدة الصرامة.

على الرغم من أن نظام تجميع الغبار في أكياس الترشيح مصمم للعمل لفترات طويلة، إلا أن العديد من مكوناته الداخلية تتعرض للتآكل المستمر الناتج عن احتكاك الغبار، ودرجات الحرارة المرتفعة، وتقلبات الضغط، والتآكل الكيميائي. إن فهم بنية نظام أكياس الترشيح ومعرفة قطع الغيار التي تتطلب استبدالًا دوريًا يساعد مشغلي المصانع على تقليل وقت التوقف، وتحسين كفاءة الترشيح، وخفض تكاليف الصيانة.

تقدم هذه المقالة لمحة عامة عن بناء أكياس الغبار وتشرح ستة قطع غيار أساسية شائعة الاستخدام في أنظمة تجميع الغبار في مصانع الأسمنت.

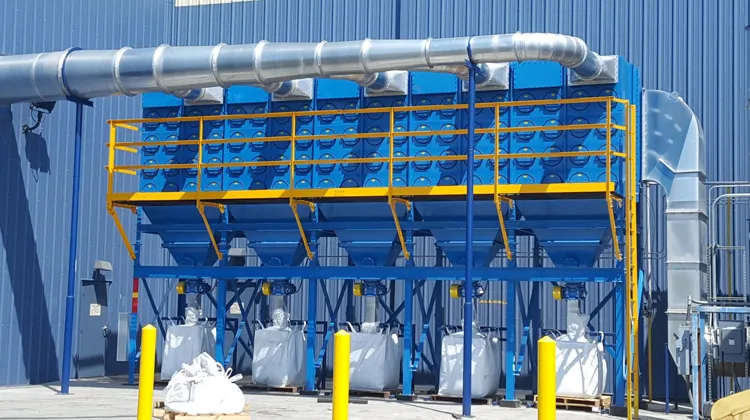

ما هو نظام تجميع الغبار في أكياس التجميع؟

يُعدّ جهاز تجميع الغبار ذو الأكياس نظام ترشيح صناعي مصمم لفصل جزيئات الغبار عن غازات العمليات قبل إطلاقها في الغلاف الجوي. يستخدم هذا النظام أكياس الترشيح كوسيط ترشيح أساسي، مما يسمح بمرور الهواء النظيف مع احتجاز الجسيمات على سطح نسيج الترشيح.

في مصانع الإسمنت، تُركّب أنظمة تجميع الغبار في نقاط معالجة مختلفة حيث تتولد كميات كبيرة من الغبار. ويؤثر أداؤها بشكل مباشر على الامتثال البيئي، وموثوقية المعدات، وكفاءة المصنع بشكل عام.

لضمان استقرار التشغيل، يجب أن تعمل جميع مكونات وحدة تجميع الغبار كنظام متكامل. حتى الأعطال البسيطة نسبيًا، مثل تلف قفص المرشح أو تسرب صمام النبض، يمكن أن تؤثر بشكل كبير على أداء تجميع الغبار.

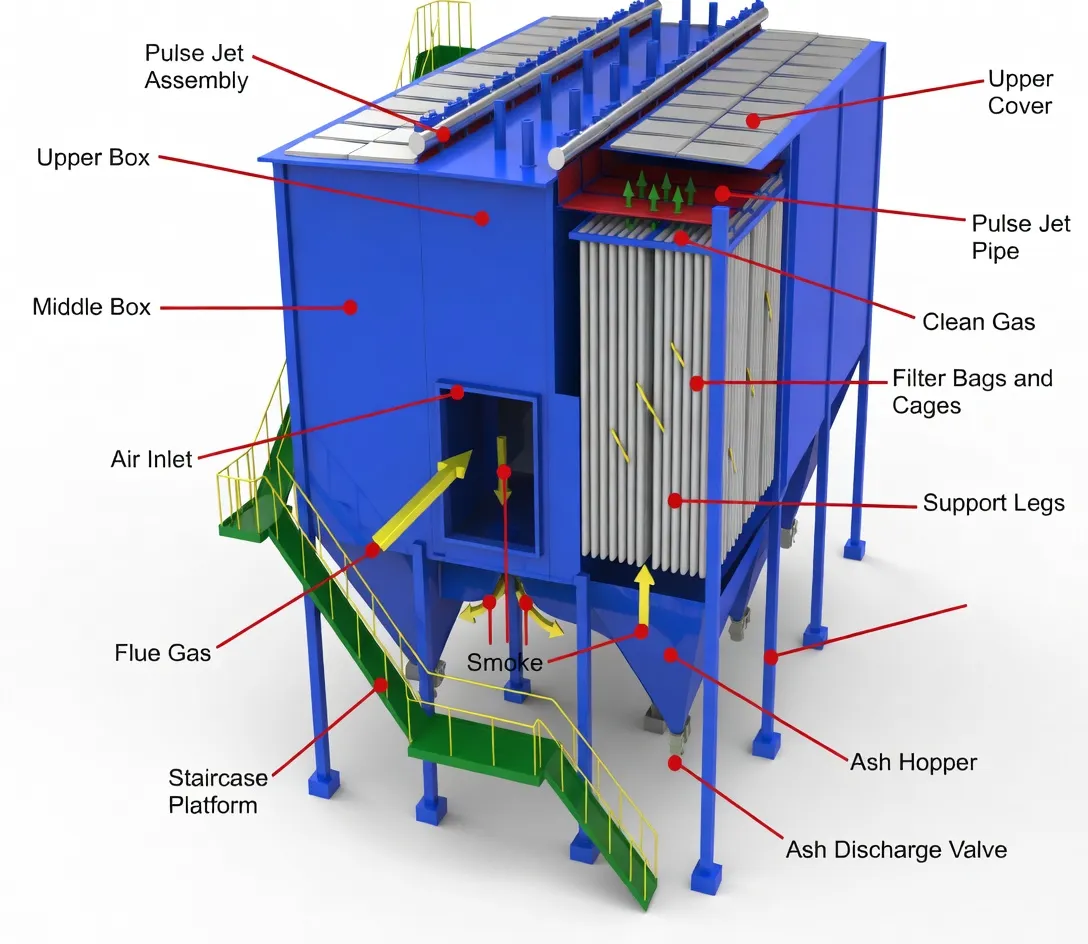

هيكل جامع الغبار ذو الأكياس

قبل مناقشة قطع الغيار البديلة، من المفيد فهم الهيكل العام لنظام تجميع الغبار في أكياس الغبار.

يمكن تقسيم النظام بشكل عام إلى هياكل خارجية وهياكل داخلية.

الهيكل الخارجي

يشكل الهيكل الخارجي الإطار الداعم لجامع الغبار ويحمي المكونات الداخلية من التأثيرات البيئية.

هيكل فولاذي

يتحمل الهيكل الفولاذي الوزن الكامل لجسم المجمع، والقادوس، ونظام توزيع الهواء، ومنصات الصيانة. ويجب تصميمه ليتحمل كلاً من الأحمال الساكنة والاهتزازات التشغيلية.

السكن

يشكل الغلاف الهيكلي الغلاف الرئيسي لجهاز تجميع الغبار. فهو يفصل حجرة الغاز المحمل بالغبار عن حجرة الهواء النظيف، ويوفر الحماية لجميع مكونات الترشيح الداخلية.

هوبر

يوجد في أسفل جهاز التجميع قادوس لتخزين الغبار الذي تمت إزالته من أكياس الترشيح أثناء دورات التنظيف. ثم يتم تفريغ المواد المجمعة من خلال صمام دوار أو نظام نقل.

أبواب الوصول وفتحات التفتيش

تتيح هذه الفتحات لموظفي الصيانة فحص المكونات الداخلية وإجراء أعمال الاستبدال بأمان وكفاءة.

خزانة التحكم

معظم أنظمة تجميع الغبار الحديثة مزودة بخزائن تحكم تعتمد على وحدة التحكم المنطقية القابلة للبرمجة (PLC) والتي تدير تسلسلات التنظيف النبضي، وتراقب معايير التشغيل، وتوفر إنذارات الأعطال.

الهيكل الداخلي

يحتوي الهيكل الداخلي على المكونات المسؤولة مباشرة عن الترشيح والتنظيف.

تشمل المكونات الداخلية الرئيسية ما يلي:

أكياس الترشيح
أقفاص الترشيح
ورقة أنبوبية (طبق زهرة)
صمامات النفث النبضي
أنابيب النفخ
خزانات الهواء
أنابيب فنتوري

إن موثوقية هذه المكونات تحدد بشكل مباشر الأداء العام لنظام تجميع الغبار.

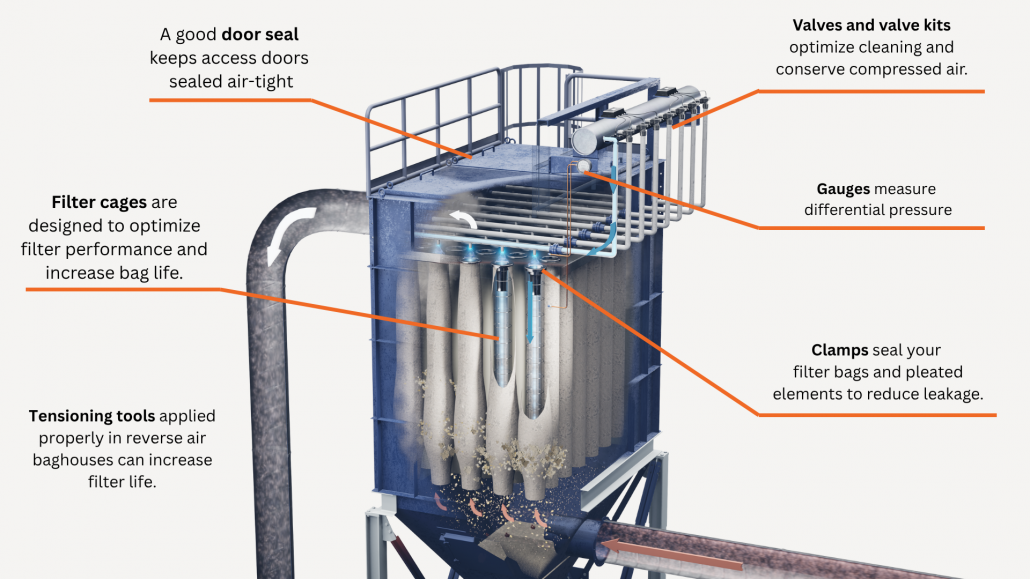

الأنظمة الوظيفية الرئيسية داخل وحدة تجميع الغبار

نظام أكياس الترشيح

يُعد نظام أكياس الترشيح هو قلب جهاز تجميع الغبار ذي الأكياس.

أثناء التشغيل، يدخل الغاز المحمل بالغبار إلى المجمع ويتدفق عبر أكياس الترشيح. تتراكم جزيئات الغبار على السطح الخارجي لوسائط الترشيح، مكونةً تدريجياً طبقة من الغبار تُحسّن كفاءة الترشيح. يمر الهواء النظيف عبر النسيج ويخرج من حجرة الهواء النظيف.

نظراً لأن أكياس الترشيح تتعرض باستمرار لحمل الغبار وظروف العملية، فإنها تعتبر واحدة من أهم المكونات الاستهلاكية في النظام.

جهاز التنظيف

مع تراكم الغبار على أكياس الترشيح، تزداد مقاومة تدفق الهواء. وإذا لم يُزال الغبار المتراكم بانتظام، سيستمر انخفاض الضغط عبر النظام في الارتفاع، مما يقلل الكفاءة ويزيد استهلاك الطاقة.

يقوم جهاز التنظيف بإزالة الغبار من أكياس الترشيح عبر دفعات قصيرة من الهواء المضغوط. تتيح هذه العملية للمجمع الحفاظ على ظروف تشغيل مستقرة مع إطالة عمر أكياس الترشيح.

يتكون نظام التنظيف عادةً من صمامات نبضية وأنابيب نفخ وخزانات هواء وأجهزة تحكم إلكترونية تعمل معًا لتحقيق إزالة فعالة للغبار.

هيكل الصندوق

ينقسم جسم المجمع بشكل عام إلى ثلاثة أقسام رئيسية.

المجلس الأعلى

تحتوي الحجرة العلوية على هواء نظيف بعد الترشيح وتوفر مسار خروج غاز العادم.

الغرفة الوسطى

يضم هذا القسم أكياس الترشيح وأقفاص الترشيح، حيث تتم عملية الترشيح الفعلية.

الحجرة السفلية (القادوس)

تقوم الحجرة السفلية بتجميع الغبار الذي يتم إزالته أثناء دورات التنظيف وتوجيهه نحو نظام التفريغ.

تُشكل هذه الأقسام مجتمعة بيئة مُتحكم بها تُمكّن من فصل الغاز عن المواد الصلبة بكفاءة.

6 أنواع من قطع الغيار الأساسية

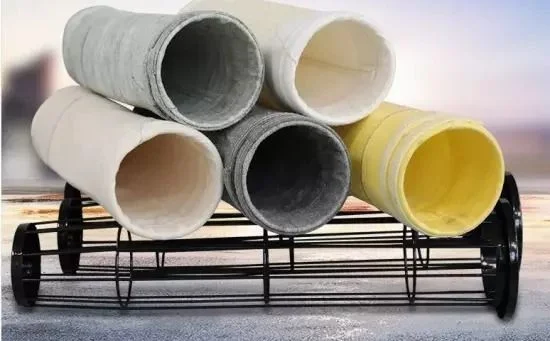

1. أكياس فلتر جامع الغبار

تُعد أكياس الترشيح وسائط الترشيح الأساسية داخل نظام تجميع الأكياس. ويحدد أداؤها كفاءة التجميع، وانخفاض الضغط، ومستويات الانبعاثات.

نظراً لأن أكياس الترشيح تتعرض للاحتكاك المستمر وتقلبات درجات الحرارة والهجوم الكيميائي، فإنها عادة ما تكون أول المكونات التي تتطلب الاستبدال خلال دورة حياة المعدات.

المواد الشائعة لأكياس الترشيح

أكياس ترشيح من البوليستر

يُعد البوليستر أحد أكثر وسائط الترشيح استخدامًا في التطبيقات الصناعية العامة. فهو يتميز بقوة ميكانيكية جيدة وفعالية من حيث التكلفة في ظل درجات حرارة تشغيل معتدلة.

أكياس ترشيح PPS

تُستخدم أكياس ترشيح PPS بشكل شائع في التطبيقات التي تتضمن غازات حمضية ودرجات حرارة مرتفعة. وهي تُختار على نطاق واسع لبيئات مصانع الأسمنت الصعبة.

أكياس ترشيح من الأراميد (نومكس)

توفر أكياس الترشيح المصنوعة من مادة نومكس مقاومة ممتازة للحرارة، ويتم تركيبها بشكل متكرر في أنظمة تجميع الغبار في الأفران ومبردات الكلنكر.

أكياس ترشيح من الألياف الزجاجية

تؤدي أكياس الترشيح المصنوعة من الألياف الزجاجية أداءً جيدًا في ظروف درجات الحرارة العالية وتستخدم بشكل شائع حيث تكون المقاومة الحرارية أمرًا بالغ الأهمية.

أكياس ترشيح من مادة PTFE

يوفر PTFE مقاومة كيميائية استثنائية وعمر خدمة طويل، مما يجعله مناسبًا لبيئات التشغيل شديدة التآكل.

أكياس ترشيح أكريليك

توفر وسائط الترشيح الأكريليكية مقاومة جيدة للرطوبة والتحلل المائي، مما يجعلها مناسبة لظروف العمليات الرطبة.

أكياس ترشيح P84

تتميز أكياس الترشيح P84 بألياف ذات شكل فريد تعمل على إنشاء مساحة سطح ترشيح أكبر وتحسين كفاءة التقاط الغبار.

أكياس ترشيح من الألياف الخزفية

صُممت أكياس الترشيح المصنوعة من الألياف الخزفية لتطبيقات درجات الحرارة العالية للغاية حيث لا يمكن لمواد الترشيح التقليدية أن تعمل بشكل موثوق.

2. أقفاص ترشيح جامع الغبار

تُشكل أقفاص الترشيح دعامة هيكلية لأكياس الترشيح. وبدون الدعم المناسب، قد تنهار أكياس الترشيح تحت الضغط السلبي، مما يؤدي إلى انخفاض تدفق الهواء وتلفها المبكر.

يساعد قفص الترشيح المصنّع بشكل صحيح في الحفاظ على شكل الكيس، ويحسن كفاءة التنظيف، ويطيل عمر خدمة كيس الترشيح.

تكوينات الأقفاص الشائعة

اعتمادًا على حجم الكيس وظروف التشغيل، يمكن تصنيع أقفاص الترشيح بـ 6 أو 8 أو 10 أو 12 أو 16 أو 18 أو 20 أو 24 سلكًا طوليًا.

معالجات الأسطح

لتحسين المتانة ومقاومة التآكل، تُعالج أقفاص الترشيح عادةً باستخدام:

طلاء مجلفن
طلاء مسحوق الإيبوكسي
طلاء السيليكون العضوي
مصنوع من الفولاذ المقاوم للصدأ

3. صفيحة الأنابيب (صفيحة الزهور)

تُعد الصفيحة الأنبوبية، والتي يشار إليها غالبًا باسم صفيحة الزهرة، واحدة من أهم المكونات الهيكلية داخل بيت الأكياس.

يفصل هذا الجهاز حجرة الهواء الملوث عن حجرة الهواء النظيف مع توفير فتحات تثبيت لأكياس الترشيح والأقفاص.

تُصنع صفائح الأنابيب عادةً من الفولاذ الكربوني Q235 أو الفولاذ المقاوم للصدأ. وتُعدّ دقة التصنيع العالية ضرورية لأن حتى الانحرافات الطفيفة في الأبعاد قد تؤدي إلى تسرب الهواء وانخفاض كفاءة الترشيح.

4. صمامات الملف اللولبي النبضي

تتولى صمامات النفث النبضي مسؤولية التحكم في إطلاق الهواء المضغوط أثناء دورات تنظيف المرشح.

في كل مرة يتم فيها استقبال إشارة تنظيف من نظام التحكم، يفتح صمام النبض للحظة، ويطلق نبضة هواء عالية الضغط في الصف المقابل من أكياس الترشيح.

أنواع الصمامات الشائعة

صمام نبضي بزاوية قائمة

التكوين الأكثر استخدامًا في أنظمة تجميع الأكياس النفاثة النبضية.

صمام نبضي مغمور

يتم تركيبه مباشرة داخل مشعب الهواء لتحسين كفاءة تدفق الهواء وتقليل فقدان الضغط.

صمام نبضي مباشر

مصمم للتطبيقات التي تتطلب أحجام تدفق هواء أكبر.

نظراً لأن صمامات النبض تعمل آلاف المرات يومياً، فإن الفحص والصيانة الروتينية أمران بالغا الأهمية لضمان التشغيل الموثوق.

5. أنابيب النفخ

تقوم أنابيب النفخ بتوزيع الهواء المضغوط من صمامات النبض إلى كل صف من أكياس الترشيح.

على الرغم من بساطة مظهرها، تلعب أنابيب النفخ دورًا حاسمًا في كفاءة التنظيف. ويضمن وضع الفوهات بشكل صحيح توزيع الهواء المضغوط بالتساوي على جميع أكياس الترشيح، مما يزيد من كفاءة إزالة الغبار.

يمكن أن تؤدي أنابيب النفخ غير المحاذية أو التالفة إلى تنظيف غير متساوٍ، وزيادة انخفاض الضغط، وتقصير عمر أكياس الترشيح.

6. خزانات الهواء

توفر خزانات الهواء، التي يشار إليها أحيانًا باسم مشعبات الهواء المضغوط، إمدادًا مستقرًا من الهواء المضغوط لعمليات التنظيف النبضي.

يجب أن يحافظ خزان الهواء على ضغط وحجم كافيين لضمان أداء تنظيف متسق في جميع أنحاء النظام.

ينبغي أن تركز عمليات الفحص الروتينية على جودة اللحام، واستقرار الضغط، وظروف التآكل، وأجهزة السلامة لضمان الموثوقية على المدى الطويل.

مكونات أخرى مهمة

نظام التحكم PLC

تعتمد أنظمة تجميع الغبار الحديثة على وحدات التحكم المنطقية القابلة للبرمجة (PLC) لأتمتة عمليات التنظيف ومراقبة أداء النظام.

يقوم نظام التحكم بتحليل ظروف التشغيل باستمرار وضبط دورات التنظيف للحفاظ على كفاءة الترشيح مع تقليل استهلاك الهواء المضغوط.

يساعد نظام PLC الموثوق به على تقليل التدخل اليدوي وتحسين موثوقية المعدات بشكل عام.

مقياس الضغط التفاضلي

يُعد فرق الضغط أحد أهم مؤشرات حالة تشغيل نظام تجميع الغبار.

يقيس مقياس فرق الضغط مقاومة تدفق الهواء عبر أكياس الترشيح. ومن خلال مراقبة اتجاهات الضغط، يستطيع المشغلون تحديد الأكياس المسدودة، أو أعطال نظام التنظيف، أو مشاكل تسرب الهواء قبل أن تتطور إلى مشاكل صيانة كبيرة.

لهذا السبب، يعتبر رصد فرق الضغط جزءًا أساسيًا من برامج الصيانة الوقائية.

كيفية اختيار قطع غيار عالية الجودة لمرشحات الأكياس

ينبغي أن يشمل اختيار قطع الغيار أكثر من مجرد مطابقة الأبعاد.

ينبغي على مشغلي المصانع تقييم درجة حرارة التشغيل وخصائص الغبار والتركيب الكيميائي ومستويات الرطوبة ومتطلبات الصيانة قبل اختيار قطع الغيار.

يُساعد التعاون مع مُصنِّع ذي خبرة على ضمان اختيار المواد المناسبة، وجودة المنتج الموثوقة، وأداء النظام على المدى الطويل. ورغم أن المكونات منخفضة التكلفة قد تبدو جذابة في البداية، إلا أن قطع الغيار عالية الجودة غالبًا ما تُقلل من إجمالي تكاليف التشغيل بفضل عمرها التشغيلي الأطول وقلة الحاجة إلى الصيانة.

الأسئلة الشائعة

كم مرة يجب استبدال أكياس الترشيح في وحدة تجميع الأكياس في مصنع الأسمنت؟

يعتمد العمر الافتراضي لأكياس الترشيح على درجة حرارة التشغيل، وتركيز الغبار، وتركيب الغاز، وعدد مرات التنظيف. في ظل ظروف مصانع الإسمنت العادية، تدوم أكياس الترشيح عادةً ما بين سنتين وخمس سنوات.

ما هو الجزء الاحتياطي الأكثر استبدالاً في جامع الغبار ذي الأكياس؟

تُعدّ أكياس الترشيح عادةً أكثر المكونات التي يتم استبدالها لأنها تتعرض مباشرةً للغبار والتآكل وغازات العملية. كما تُعدّ أغشية صمامات النبض من العناصر الشائعة الاستبدال.

لماذا يزداد الضغط التفاضلي داخل مرشح الأكياس؟

غالباً ما تشير زيادة فرق الضغط إلى تراكم مفرط للغبار على أكياس الترشيح. وقد ينتج ذلك أيضاً عن أعطال في نظام التنظيف، أو عدم كفاية ضغط الهواء المضغوط، أو تلف صمامات النبض.

كيف أختار مادة كيس الترشيح المناسبة؟

تعتمد وسائط الترشيح المثالية على درجة حرارة التشغيل، ومحتوى الرطوبة، والظروف الكيميائية، وخصائص الغبار. وتشمل الخيارات الشائعة البوليستر، وPPS، وPTFE، والألياف الزجاجية، ونومكس، ومواد P84.

ماذا يحدث إذا تضرر قفص الترشيح؟

قد يتسبب تلف قفص المرشح في تشوه كيس المرشح أو انهياره. ومع مرور الوقت، قد يؤدي ذلك إلى تآكل الكيس، وانخفاض كفاءة التنظيف، وتلف كيس المرشح قبل الأوان.

كم مرة يجب فحص صمامات النفث النبضي؟

يوصي معظم فنيي الصيانة بفحص صمامات النبض كل ستة أشهر. يساعد الفحص المنتظم على تحديد تآكل الغشاء، وتسرب الهواء، والمشاكل الكهربائية قبل حدوث الأعطال.

هل يمكن أن تؤدي أنابيب النفخ التالفة إلى تقليل كفاءة التنظيف؟

نعم. يمكن أن يؤدي عدم محاذاة الفوهة بشكل صحيح أو تلف أنابيب النفخ إلى منع وصول الهواء المضغوط إلى أكياس الترشيح بشكل فعال، مما يؤدي إلى تنظيف غير متساوٍ وزيادة مقاومة النظام.

ما هي قطع الغيار التي يجب الاحتفاظ بها دائماً في المخزون؟

بالنسبة لمصانع الأسمنت، يُنصح عمومًا بالاحتفاظ بمخزون من أكياس الترشيح، وأقفاص الترشيح، وأغشية صمامات النبض، وملفات الملف اللولبي، وأنابيب فنتوري، ومكونات التآكل الحرجة الأخرى لتقليل وقت التوقف غير المتوقع.

خاتمة

أ نظام تجميع الغبار في أكياس الغبار يُعد أحد أهم أنظمة التحكم البيئي في مصنع الأسمنت، ويعتمد أداؤه بشكل كبير على حالة مكوناته الحيوية.

من خلال فهم بنية النظام والحفاظ على قطع الغيار الرئيسية مثل أكياس الترشيح، وأقفاص الترشيح، وألواح الأنابيب، وصمامات النفث النبضي، وأنابيب النفخ، وخزانات الهواء، يمكن لمشغلي المحطة تحسين كفاءة الترشيح، وتقليل تكاليف الصيانة، وضمان التشغيل الموثوق به على المدى الطويل.

إن تطبيق استراتيجية استباقية لقطع الغيار لا يقلل فقط من انقطاعات الإنتاج، بل يساعد أيضًا مصانع الأسمنت على تلبية المتطلبات البيئية المتزايدة مع زيادة أداء المعدات إلى أقصى حد.
