Principe de fonctionnement du refroidisseur à clinker
Le refroidisseur de clinker fonctionne en acheminant le clinker à haute température du four rotatif vers le refroidisseur grâce à un puissant système de refroidissement par air pulsé. L'air de refroidissement abaisse rapidement la température du clinker, favorisant un échange thermique gaz-solide efficace entre le clinker et l'air. Après un refroidissement initial, les systèmes d'air secondaire et tertiaire du refroidisseur réchauffent davantage l'air pour un refroidissement plus poussé du clinker. En contrôlant précisément le débit et la température de l'air, le refroidisseur optimise efficacement les vitesses de refroidissement afin de garantir la qualité et la broyabilité du clinker.
Lors du refroidissement, le refroidisseur de clinker utilise également une technologie de récupération de chaleur résiduelle, exploitant l'air à haute température pour la production d'électricité ou la combustion. Ceci réduit la consommation de combustible et améliore l'efficacité énergétique globale. Le clinker refroidi est évacué à une température adaptée aux étapes de transformation ultérieures, constituant ainsi une matière première idéale pour le broyage du ciment ou le stockage.
Fonction du refroidisseur à clinker
- Amélioration de la qualité et de la broyabilité du clinker
Le refroidisseur de clinker refroidit rapidement ce dernier afin de contrôler sa cristallisation. Lors de ce refroidissement rapide, les particules de clinker subissent une cristallisation incomplète, ce qui engendre une phase vitreuse dans certaines zones et des structures cristallines plus fines dans d'autres. Ce procédé améliore la résistance du ciment. Le clinker refroidi atteint ainsi une qualité supérieure et présente une structure granulaire plus fine, ce qui permet d'accroître la résistance du ciment.
- Optimisation du taux de refroidissement pour améliorer les performances de broyage
Le refroidissement rapide induit des contraintes thermiques et des microfissures dans les particules de clinker, facilitant ainsi leur broyage. Le refroidisseur de clinker contrôle précisément la vitesse de refroidissement, optimisant le processus. Ceci permet un broyage plus fin du clinker refroidi lors des étapes suivantes, améliorant la broyabilité du ciment et augmentant l'efficacité globale de la production.
- Augmenter les températures de l'air secondaire et tertiaire pour réduire la consommation de carburant
La conception du refroidisseur de clinker permet un réchauffage efficace des flux d'air secondaires et tertiaires pour leur réutilisation comme air de combustion. Ceci améliore non seulement le rendement thermique du système de combustion, mais réduit également la consommation de combustible lors de la calcination. Par conséquent, les coûts de production diminuent, contribuant ainsi positivement aux objectifs de développement durable.
- Récupération de chaleur résiduelle pour la production d'électricité et le séchage du charbon par broyage
Le refroidisseur de clinker utilise une technologie avancée de récupération de chaleur résiduelle, exploitant l'air chaud généré lors du refroidissement pour la production d'électricité ou le séchage du charbon par broyage. Cette valorisation efficace de la chaleur résiduelle réduit la dépendance aux sources d'énergie externes et améliore l'efficacité énergétique de la production.
- Refroidissement du clinker à la température optimale pour un traitement ultérieur sans encombre
Le refroidisseur de clinker contrôle avec précision les températures de refroidissement afin de ramener le clinker à une plage de basse température adaptée au transport, au stockage et au broyage du ciment. Ceci minimise les pertes de chaleur lors de la production de ciment et garantit la qualité du clinker lors des étapes de traitement ultérieures, assurant ainsi un fonctionnement stable sur l'ensemble de la ligne de production.
Types de refroidisseurs à clinker
Il existe différents types de refroidisseurs de clinker, chacun présentant une structure et des avantages d'application spécifiques. Comprendre ces différents types vous permettra de choisir l'équipement le plus adapté à vos besoins de production.

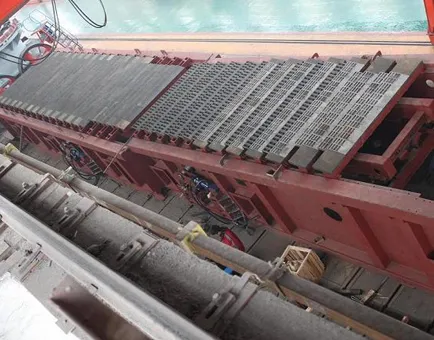

À travers la structure de la grille, l'air de refroidissement traverse verticalement le clinker, assurant un refroidissement efficace adapté aux lignes de production à grande échelle.
Spécialement conçu pour les fours rotatifs, il refroidit rapidement le clinker et récupère la chaleur résiduelle afin d'optimiser l'utilisation de l'énergie.
Doté d'une structure à barres transversales, il offre diverses directions de flux d'air et une efficacité de refroidissement élevée, ce qui le rend adapté à la production à grande échelle.
Le lit de grilles à mouvement alternatif refroidit uniformément le clinker avec une excellente efficacité de refroidissement, ce qui le rend adapté aux lignes de production de moyenne à grande échelle.
Composants structurels du refroidisseur de clinker
Dans la production de ciment, le refroidisseur de clinker est un équipement essentiel pour garantir un refroidissement efficace. Comprendre ses composants structurels vous permettra de mieux appréhender le fonctionnement de chaque pièce et son rôle dans l'amélioration de l'efficacité du refroidissement et l'optimisation du processus de production.
- Coquilles supérieure et inférieure : Les parois supérieure et inférieure du refroidisseur de clinker constituent la structure principale, assurant support et protection. La paroi supérieure est généralement fabriquée en acier résistant aux hautes températures et à la corrosion, garantissant la stabilité et la longévité du refroidisseur dans les environnements à haute température. La paroi inférieure assure la collecte et l'évacuation du clinker refroidi ; sa conception tient compte de sa capacité de charge et de sa résistance à l'usure, assurant ainsi un fonctionnement stable et durable.

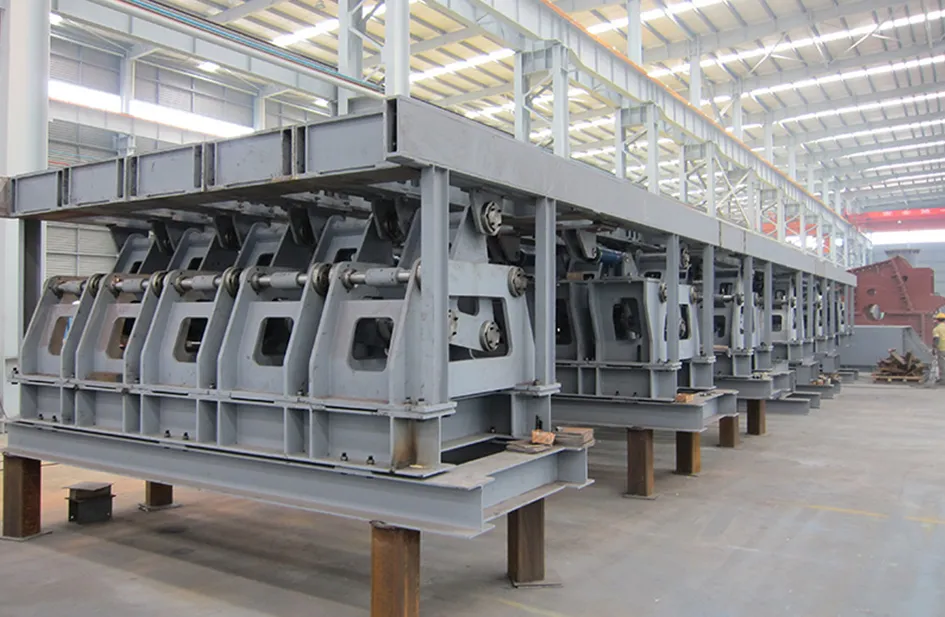

- Système d'entraînement hydraulique de la grille : Le système d'entraînement hydraulique de la grille est l'élément de propulsion principal du refroidisseur à grille, contrôlant le mouvement de cette dernière. Ce système actionne les vérins hydrauliques pour assurer le déplacement horizontal et vertical de la grille, garantissant ainsi une répartition uniforme du clinker. En régulant la vitesse et l'angle de la grille, il ajuste la durée et l'efficacité du refroidissement. Ce système permet un contrôle précis, optimisant le processus de refroidissement et améliorant le rendement.

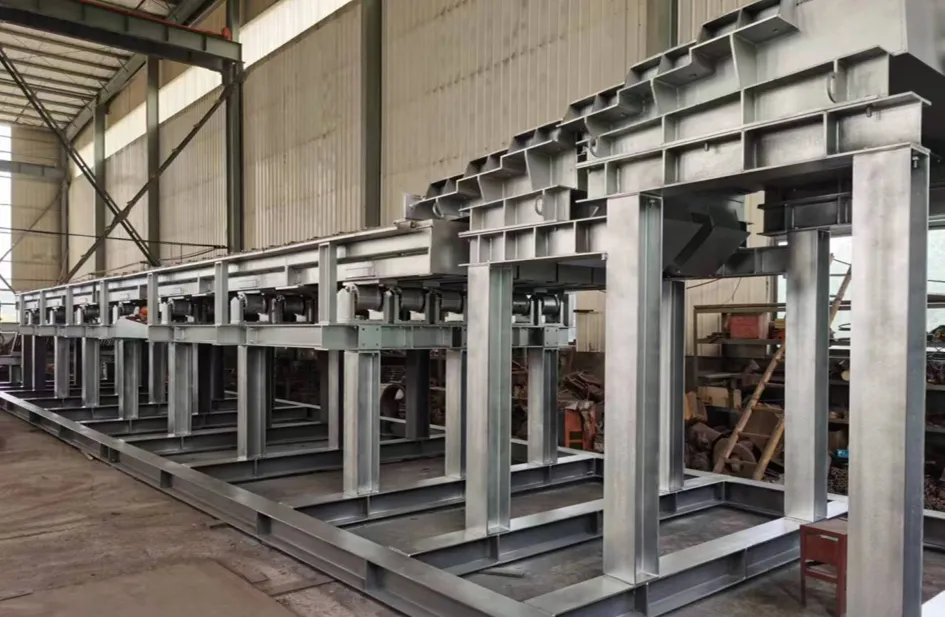

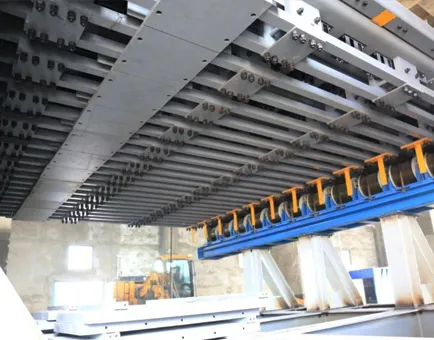

- Assemblage du support de lit à grille : Le système de support du lit de grille assure la stabilité de ce dernier, même à haute température. Fabriqué à partir de matériaux résistants à la chaleur et à l'usure, il privilégie la capacité de charge et la stabilité à long terme. Ce système empêche tout basculement ou déplacement du lit de grille pendant le fonctionnement, garantissant ainsi des performances de refroidissement constantes.
- Système de lubrification automatique : Le refroidisseur de clinker est équipé d'un système de lubrification automatique assurant la lubrification optimale de toutes les pièces mobiles. Ce système alimente périodiquement en huile le système hydraulique, les arbres de transmission et autres pièces critiques, réduisant ainsi la friction et l'usure et prolongeant la durée de vie de l'équipement tout en diminuant les coûts de maintenance. La lubrification automatisée améliore également l'efficacité opérationnelle et la sécurité.

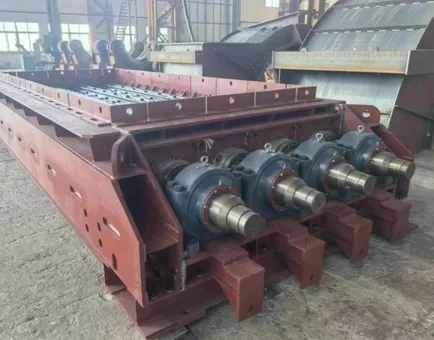

- Concasseur à rouleaux : Le concasseur à rouleaux est positionné au centre du lit de grille et a pour fonction de concasser le clinker entrant dans le refroidisseur. Il utilise la compression par rouleaux pour assurer une fragmentation uniforme et efficace des particules de clinker, améliorant ainsi l'efficacité du refroidissement et réduisant la charge de l'équipement.
- Ventilateur de refroidissement : Le ventilateur de refroidissement est un composant essentiel du refroidisseur de clinker, assurant un flux d'air de refroidissement continu. Grâce à un système de ventilation performant, il souffle l'air verticalement dans le lit de clinker, créant un puissant courant d'air qui évacue la chaleur et abaisse rapidement la température du clinker. Le débit d'air du ventilateur est modulable en fonction des besoins de refroidissement, garantissant ainsi des performances stables et efficaces, même en cas de variations des conditions de production.
Principales caractéristiques et avantages
du refroidisseur de clinker de ciment Lafa
Le refroidisseur de clinker de ciment Lafa offre des solutions de refroidissement efficaces et stables grâce à sa conception technique avancée et à ses avantages structurels méticuleusement conçus.
- Conception modulaire pour une adaptabilité aux systèmes de fours de toutes tailles : Notre refroidisseur de clinker de ciment présente une conception modulaire qui peut être configurée de manière flexible pour des lignes de production de tailles variées, répondant ainsi à des exigences diverses.
- Agencement du concasseur à rouleaux à lit de grille : Comporte une conception unique de concasseur à rouleaux central à l'intérieur du lit de grille pour améliorer l'efficacité du refroidissement et réduire la charge de l'équipement.
- Sa conception sans fuite élimine les équipements de convoyage supplémentaires : La conception du lit à grille empêche les fuites de matériaux, éliminant ainsi le besoin d'équipements de convoyage supplémentaires et simplifiant la structure du système.
- Rendement thermique élevé : La conception optimisée du flux d'air et de l'échange thermique maximise la récupération d'énergie thermique tout en réduisant la consommation d'énergie.
- Haute efficacité de transport : Le système de convoyage du refroidisseur à grille de clinker est conçu de manière rationnelle pour assurer un transport efficace et rapide du clinker, augmentant ainsi l'efficacité de la production.
- Faible usure, entretien facile : Utilise des matériaux résistants à l'usure pour garantir une faible usure des équipements et une facilité d'entretien, réduisant ainsi les coûts d'exploitation à long terme.
- Modules préassemblés, temps d'installation réduit : La conception modulaire avec pré-assemblage en usine réduit le temps d'installation et de mise en service sur site, accélérant ainsi le démarrage de la production.
Fonctionnement du refroidisseur de clinker
Avant la mise en service du refroidisseur de clinker, une inspection complète doit être effectuée afin de s'assurer du bon fonctionnement de tous les composants, notamment les systèmes électrique et hydraulique ainsi que les ventilateurs de refroidissement. Lors du démarrage, activez d'abord les ventilateurs de refroidissement pour garantir une circulation d'air uniforme à travers le lit de clinker et amorcer l'évacuation de la chaleur. Ensuite, ajustez la vitesse de la grille pour assurer un temps de séjour suffisant au refroidissement du clinker, tout en surveillant en continu la température, le débit d'air et la pression du système afin de maintenir tous les paramètres dans leurs plages optimales.
Une fois la production terminée, arrêtez successivement le ventilateur de refroidissement et le lit de cuisson, puis les systèmes électriques et hydrauliques. À ce stade, inspectez le système de récupération de chaleur résiduelle afin de garantir une récupération et une utilisation efficaces des gaz chauds. Enfin, nettoyez et inspectez l'équipement pour assurer un fonctionnement continu et stable et prévenir tout problème lors des utilisations ultérieures.
Comment réduire le débit
Température du refroidisseur à clinker
Le refroidisseur de clinker Lafa utilise une conception et une technologie de pointe pour réduire efficacement la température de sortie du clinker. En optimisant le volume d'air de refroidissement et en contrôlant précisément la vitesse de la grille, le refroidisseur maximise l'efficacité du refroidissement, abaissant rapidement la température du clinker à haute température jusqu'à la température idéale. Nos refroidisseurs de clinker de ciment sont équipés de ventilateurs à haut rendement et d'une technologie innovante d'échange thermique gaz-solide, assurant une diffusion uniforme de l'air de refroidissement dans le lit de clinker pour une dissipation rapide de la chaleur. Ceci permet de réduire efficacement les températures de sortie et d'améliorer la stabilité de la production.
De plus, le système de récupération de chaleur résiduelle de notre refroidisseur de ciment assure une utilisation optimale de l'énergie thermique. En capturant la chaleur issue du refroidissement et en l'appliquant à d'autres étapes de production, comme la production d'électricité ou le séchage du charbon issu du broyage, il réduit non seulement la consommation d'énergie, mais maintient également une température basse à l'intérieur du refroidisseur, contribuant ainsi à un meilleur contrôle de la température de sortie du clinker. Grâce à ces conceptions et technologies performantes, nos refroidisseurs de clinker offrent une fiabilité et une robustesse accrues, permettant d'abaisser les températures de sortie.
Exigences relatives aux refroidisseurs de clinker
dans les nouvelles lignes de production de ciment par procédé sec
La nouvelle ligne de production de ciment par procédé sec impose des exigences accrues aux refroidisseurs de clinker, notamment en matière d'efficacité de refroidissement, de récupération d'énergie thermique et de fonctions auxiliaires. Grâce à sa conception avancée, le refroidisseur Lafa répond à ces exigences et améliore les performances globales de la ligne de production.
Dans les nouvelles lignes de production de ciment par voie sèche, l'exigence fondamentale pour les refroidisseurs de clinker est un refroidissement à haut rendement. Le clinker sortant du four rotatif atteint généralement une température comprise entre 1 350 °C et 1 400 °C, et le refroidisseur doit abaisser rapidement sa température à une valeur proche de la température ambiante (environ 65 °C). Ce refroidissement rapide permet non seulement d'éviter efficacement la surchauffe du clinker, mais aussi de garantir des propriétés physiques optimales lors des opérations de broyage ultérieures, améliorant ainsi la qualité du ciment.
Pour assurer un transport fluide du clinker refroidi vers le stockage ou les étapes de production suivantes, les cimenteries modernes nécessitent des refroidisseurs équipés de systèmes de convoyage performants. Nos refroidisseurs de clinker utilisent des convoyeurs à auge, offrant une capacité de charge et une stabilité robustes. Ceci permet un transport sans interruption de grands volumes de clinker à haute température, évitant ainsi les goulots d'étranglement de la production dus aux inefficacités du convoyage.
Dans les cimenteries modernes, la récupération de chaleur est essentielle pour optimiser l'efficacité et réduire la consommation d'énergie. Les refroidisseurs de clinker de ciment Lafa recyclent l'air chaud généré lors du refroidissement grâce à la circulation d'air secondaire (provenant du four rotatif) et d'air tertiaire (provenant du calcineur), diminuant ainsi la dépendance aux sources d'énergie externes. Cette récupération de chaleur résiduelle permet non seulement de réduire les coûts de combustible, mais aussi de fournir l'énergie thermique nécessaire à d'autres procédés, améliorant ainsi l'efficacité énergétique globale.
Nos refroidisseurs de clinker intègrent de multiples fonctions auxiliaires, telles que le séchage du charbon et la valorisation énergétique de la chaleur résiduelle. Le système de récupération de chaleur convertit la chaleur générée lors du refroidissement en électricité pour alimenter d'autres équipements de la chaîne de production, améliorant ainsi l'efficacité énergétique. De plus, cette chaleur résiduelle peut être utilisée dans les systèmes de séchage du charbon afin de réduire l'humidité de la poudre de charbon et d'optimiser ainsi la combustion.
Pourquoi choisir les refroidisseurs à clinker Lafa ?
Choisissez les refroidisseurs de clinker Lafa et bénéficiez d'équipements hautement performants et économes en énergie, ainsi que de services professionnels complets. Notre technologie de pointe, notre conception à faible consommation énergétique et notre assistance après-vente complète vous aideront à optimiser votre productivité et à réduire vos coûts d'exploitation.
Spécialisée dans la fabrication d'équipements pour cimenteries, Lafa dispose de lignes de production de pointe et d'un système de contrôle qualité rigoureux. Nos refroidisseurs de clinker, conçus avec des matériaux de haute qualité et des matériaux innovants, résistent aux hautes températures et aux fortes charges, garantissant ainsi un fonctionnement stable. Chaque refroidisseur est fabriqué avec précision et soumis à des tests rigoureux afin d'assurer son efficacité et sa fiabilité dans des conditions d'utilisation complexes et variées.
De plus, nos refroidisseurs de clinker de ciment intègrent des systèmes d'étanchéité et de roulements améliorés, garantissant une disponibilité élevée et une étanchéité parfaite même dans les conditions de process les plus exigeantes. L'équipement se caractérise par un rendement thermique élevé et une faible consommation d'énergie, permettant ainsi à nos clients de réduire significativement leurs coûts de production. Grâce à une distribution de refroidissement optimale à basse pression, les refroidisseurs permettent l'utilisation de ventilateurs plus petits, optimisant ainsi les économies d'énergie et permettant une réduction de la consommation de 1 kWh par tonne. Conçus pour une usure minimale et une maintenance aisée, les refroidisseurs réduisent la fréquence des interventions et les temps d'arrêt des équipements, améliorant ainsi la productivité.
Lafa fournit non seulement des équipements hautement performants et fiables, mais aussi un service après-vente complet. Notre équipe de professionnels vous accompagne lors de l'installation et de la mise en service, garantissant ainsi le bon fonctionnement de chaque refroidisseur de clinker de ciment. Pendant l'exploitation, nous proposons des services de conseil technique et de maintenance à long terme pour résoudre tout problème de production et assurer le fonctionnement optimal de vos équipements.
De plus, nos unités de convoyage et de ventilation sont assorties d'une garantie de 5 ans, assurant ainsi la pérennité de votre équipement. Nous nous engageons à concevoir des solutions optimisées et personnalisées pour chaque client, afin de répondre aux défis concrets de la production. En choisissant Lafa, vous bénéficiez non seulement d'équipements de haute qualité, mais aussi d'un support technique complet et de services d'optimisation assurés par notre équipe d'experts, garantissant ainsi le fonctionnement efficace, écoénergétique et fiable de votre ligne de production.
Expérience en matière de projets EPC internationaux : Amélioration de l’efficacité et des performances des lignes de production de ciment
Nous avons participé à de nombreux projets EPC internationaux, mettant à profit notre vaste expérience et notre expertise technique pour offrir des solutions complètes à nos clients. Qu'il s'agisse de rénovations majeures de refroidisseurs de clinker, de mises à niveau techniques de lignes de production ou de nouveaux projets de construction, nous restons déterminés à optimiser les conceptions, à améliorer l'efficacité de la production et à garantir le respect des délais. Découvrez nos études de cas réussies pour nos clients internationaux et inspirez-vous-en pour optimiser et améliorer votre production.
- Projet Myanmar
- Projet Laos
- Projet Corée du Nord
Révision du refroidisseur de clinker pour la ligne de production de 5 000 tonnes/jour de Myanmar Dandoma TTM Cement Co., Ltd.
Nous avons assuré la rénovation du refroidisseur de clinker de la ligne de production de ciment de 5 000 tonnes par jour de Myanmar Dandoma TTM Cement Co., Ltd. Le projet comprenait une inspection complète, la mise à niveau et la modification des équipements de refroidissement existants afin d'en garantir le bon fonctionnement et d'en prolonger la durée de vie. Grâce à notre assistance technique, le projet a permis d'améliorer l'efficacité du refroidissement, de réduire la consommation d'énergie et de diminuer significativement les coûts d'exploitation pour le client.
Projet de modification technique de la ligne de production de clinker de 3200 T/j chez Laos Nantong Cement Co., Ltd.
Pour la ligne de production de clinker de 3 200 tonnes par jour de Laos Nantong Cement Co., Ltd., nous avons fourni une solution complète pour sa modification technique. Le projet comprenait la mise à jour des équipements, l'optimisation du système et l'amélioration des performances. Grâce à des technologies de pointe et à la modernisation des équipements, nous avons accru l'efficacité opérationnelle globale de la ligne de production tout en réduisant la consommation d'énergie et en augmentant la production.
Nouveau projet de construction d'une ligne de production de clinker de 1800 tonnes par jour chez North Korea Cooperation Cement Industrial Co., Ltd.
Nous avons assuré la conception, la construction et la mise en service de la ligne de production de clinker de 1 800 tonnes par jour chez North Korea Cooperation Cement Industrial Co., Ltd. Grâce à une conception optimisée et à une mise en œuvre efficace, nous avons mené à bien le projet dans les délais impartis. La nouvelle ligne de production répond aux exigences de capacité de production et aux normes environnementales, offrant ainsi au client un équipement stable et fiable pour la poursuite de sa production.
Produit associé
Offre une production de clinker fiable et continue avec un contrôle précis de la température.
Assure une mise en forme stable de la flamme et une efficacité énergétique optimale pour votre système de four rotatif.
Améliore l'efficacité de votre calcination en préchauffant le mélange cru à l'aide de la chaleur des gaz résiduaires.
Offre des performances de broyage stables et efficaces pour le ciment, l'exploitation minière et d'autres matériaux.
Vous aide à améliorer votre rendement et à réduire votre consommation d'énergie grâce au broyage de matériaux à haute pression.
Guide essentiel de maintenance et d'inspection des refroidisseurs à clinker
Pour garantir un fonctionnement optimal et prolonger la durée de vie des refroidisseurs de clinker, des inspections et une maintenance régulières sont essentielles. Vous trouverez ci-dessous les points clés de maintenance pour chaque composant critique des refroidisseurs de clinker, vous permettant ainsi de comprendre rapidement comment effectuer un entretien efficace pour assurer un fonctionnement stable même en conditions de forte charge.
- Système de lubrification : Vérifiez régulièrement le bon écoulement et l'étanchéité des conduites de lubrification afin de maintenir une qualité d'huile optimale. Lors du changement de lubrifiant, rincez abondamment les conduites entre deux grades d'huile différents pour éviter toute contamination et tout dommage.
- Roulements : Surveillez régulièrement la température de l’huile des roulements afin d’éviter toute surchauffe. Une température excessive peut indiquer un niveau d’huile inadéquat ; ajustez-le rapidement pour éviter toute défaillance.
- Ventilateur: Vérifiez que le ventilateur ne vibre pas anormalement, car cela peut indiquer une panne. Intervenez rapidement pour assurer un fonctionnement normal.
- Broyeur: Vérifiez l'état d'usure des rouleaux du concasseur et assurez-vous du bon fonctionnement du moteur, du réducteur et des roulements afin d'éviter tout arrêt de l'équipement dû à l'usure ou à un dysfonctionnement.
- Écrans et boulons : Vérifiez que les conduites de lubrification des grilles et des boulons ne sont pas obstruées et sont étanches. Assurez-vous que la qualité de l'huile est satisfaisante afin d'éviter tout dommage matériel dû à une lubrification insuffisante.
- Rouleaux de support et rails de guidage : Inspectez périodiquement les roulements et les joints des rouleaux de support. Vérifiez l'usure des rouleaux de support et des rails de guidage pour assurer le bon fonctionnement de l'équipement.
- Joints d'étanchéité des plaques de séparation : Vérifiez l'étanchéité des joints des plaques de séparation et prévenez les fuites. Remplacez-les rapidement si nécessaire.
- Inspection de l'arbre coulissant : IVérifiez l'étanchéité de l'arbre de coulissement et l'absence d'accumulation de poussière. Assurez-vous que l'arbre de coulissement reste perpendiculaire à l'axe du bâti mobile afin d'éviter tout dysfonctionnement.
- Revêtement réfractaire : Vérifiez que le revêtement réfractaire ne présente pas de fissures ou de dommages afin d'éviter tout dommage dû aux hautes températures.
- Autres inspections : Vérifiez le bon fonctionnement de la vanne d'écluse, de la plaque d'impact, de la plaque de soupape et des barres de la grille du concasseur. Assurez-vous qu'il n'y a pas d'usure excessive afin de garantir un fonctionnement efficace.
Oui. En tant que fournisseur professionnel d'équipements pour cimenteries, nous concevons des solutions sur mesure en fonction de la taille de votre four, de son agencement, du type de combustible, de vos besoins en récupération de chaleur et de vos objectifs de production.
Tenez compte de la capacité de production, de la température du clinker, du taux de récupération de chaleur, de l'efficacité de la ventilation, de la résistance à l'usure et de la compatibilité avec votre système de four rotatif. Nous pouvons vous aider à évaluer et à recommander le modèle le mieux adapté.
Oui. Nous fournissons une assistance technique complète, incluant le guidage à l'installation, la mise en service sur site, la formation des opérateurs et une assistance technique à long terme.
Oui. Nous fournissons des pièces de rechange d'origine, notamment des grilles, des ventilateurs de refroidissement, des roulements et des composants de concasseur, ainsi que des services de dépannage à distance et sur site.
Oui. Nos refroidisseurs génèrent de l'air chaud stable qui peut être utilisé pour les systèmes de récupération de chaleur ou comme air de séchage pour le broyeur à charbon, améliorant ainsi l'efficacité globale de l'installation.
